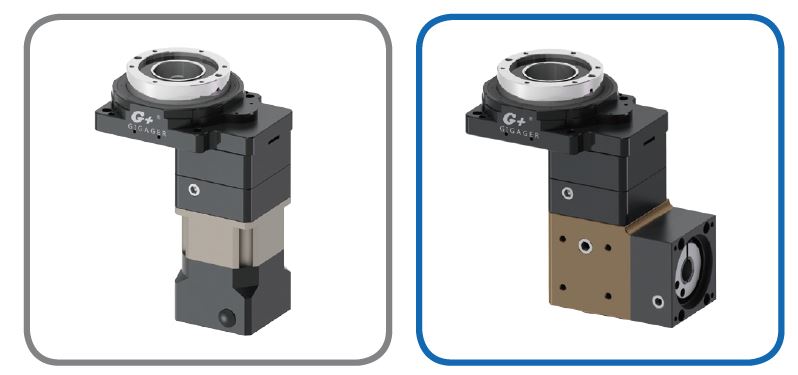

중공 구조
중공 회전 테이블의 턴테이블은 중공 구조이며, 서보 모터는 측면에 연결되어 금속 파이프에 와이어 파이프 및 와이어를 용이하게 설치합니다.
높은 반복 위치 정확도
중공 회전 테이블은 출력 토크를 증가시키기 위해 단일 단계 헬리컬 기어 감속을 채택합니다. 기어 정확도 등급은 5 등급 미만입니다. 또한 플렉시블 갭 조정 메커니즘은 두 개의 기어의 중심 거리를 변경하여 백래쉬를 제어하여 중공 로타리 테이블을 비 웁니다. 반환 값은 매우 작으며 반복 위치 정확도는 5 아크 초 미만입니다.
고 강성
중공 회전 플랫폼의 회전 테이블은 일련의 정밀 교차 롤러 베어링에 의해지지되며, 베어링의 롤러는 90도 시차를두고 롤러 직경은 내륜과 외륜 사이의 궤도 크기보다 약간 더 크다. 베어링에 의해지지되는 서보 회전 플랫폼 턴테이블이 반경 방향, 축 방향 및 뒤집히는 것과 같은 다양한 순간을 견딜 수 있도록 내측 및 외측 링과 롤러 사이에 예비 체결 힘이 있도록, 강성은 종래 베어링의 10 배 이상입니다.
높은 회전 정확도
서보 회전 테이블 조립 후, 플랫폼의 교차 롤러 베어링을 회전 중심으로 사용하고 동축과 평행을 보장하기 위해 턴테이블의 외경과 끝면을 다시 연삭합니다 (표준 등급은가는 차 임). 턴테이블의 공차.
모터 구성
중공 로타리 테이블은 플랜지와 입력축 구멍을 맞춤화하여 인터페이스의 크기를 유연하게 변경할 수 있으며 모든 브랜드의 서보 모터와 스테핑 모터를 연결하는 데 적합합니다.
