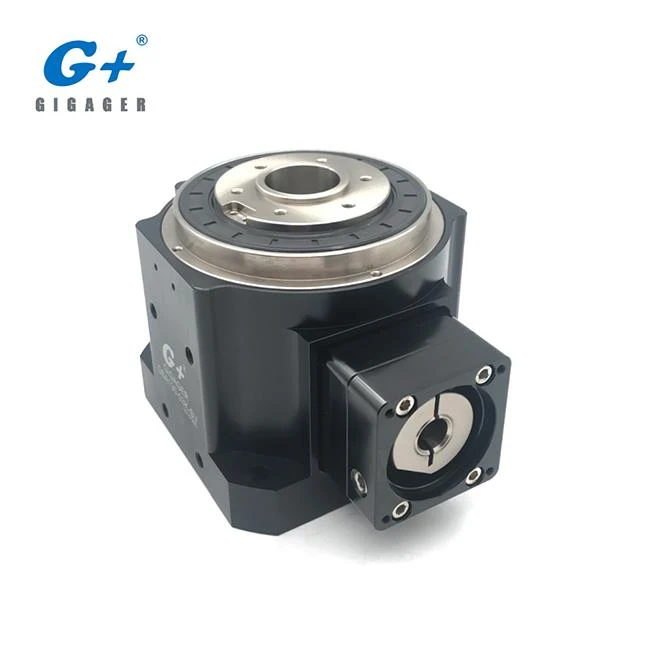

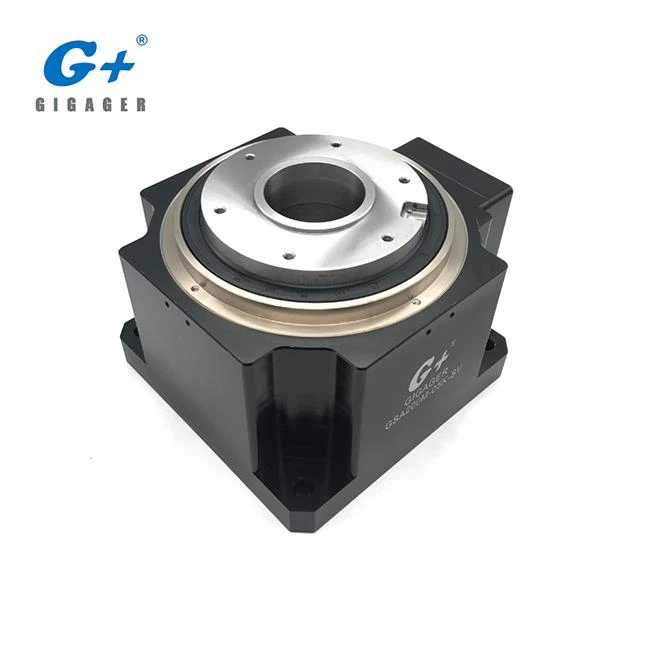

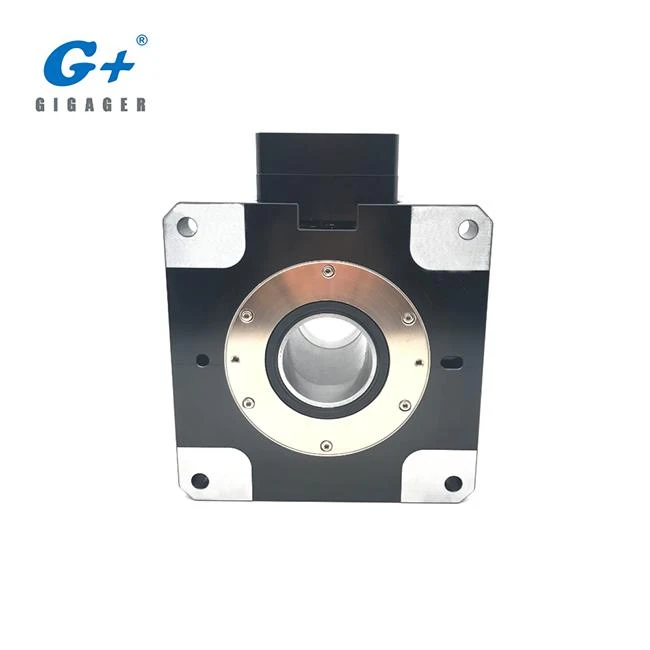

직각 중공 로타리 테이블
유명한 전문 감속기 제조업체 인 GIGAGER는 전 세계에서 고품질 직각 속도 감속기를 제공합니다.
GIGAGER Right Angle Hollow Rotary Table은 모션 제어 어플리케이션 용 서보 모터 기어 박스 용으로 특수 설계된 90도 중공 로타리 기어 박스라고도합니다. 직각 속도 감속기의 일부는 방향 변경이 필요한 용도를위한 스티어링 기어 박스 또는 나선형 베벨 기어 박스라고도합니다. 최대 강성과 내식성을 보장하는 일체형 스테인레스 스틸 바디의 특징입니다.
1. Right Angle Hollow 로타리 테이블이란 무엇인가?
Right Angle Hollow Rotary Table은 스페이서 절약 또는 특수 메커니즘 설계를 위해 일부 응용 분야에서 90도 방향 변경을 위해 특별히 설계된 일종의 회전식 하중 장치입니다. Hollow Rotary Table과 90도 스티어링 기어 박스의 장점을 가지고있어 복잡한 배관과 배선이 가능합니다.
부드러운 나선형 베벨 기어를 채택하여 접촉면의 최적화 된 설계는 균일 한 하중을 만들어 내고 높은 토크 출력을 가능하게합니다. 유성 기어 감속기와 결합 할 때, 기어비는 최대 1:50에 도달하는 더 커야합니다.
기어는 고강도 침탄 합금강으로 만들어지며 침탄 후 치아 표면의 경도는 HRC60 ± 2 °에 도달 할 수 있습니다.
Right Angle Hollow Rotary Table은 서보 모터와 연결되어 어떤 각도에서도 세그먼트를 만들 수있어 캠 인덱서가 달성 할 수없는 숫자 컨트롤을 충족시킬 수 있습니다.
또한 DD 모터 및 Cam Indexer에 이상적인 대안이며 중공 로타리 테이블을 보완합니다.
2. 제품 기능은 무엇입니까?
• 직접 연결을 통한 신뢰성 향상 및 비용 절감
장비 테이블과 로봇 암은 직각 중공 로타리 테이블의 출력 테이블에 직접 장착 할 수 있습니다. 도르래 및 벨트와 같은 기계 부품 사용에 비해 기계 설계, 부품 할당, 벨트 디버깅 등의 시간과 비용을 절약 할 수 있습니다.
DD 모터 및 캠 인덱서에 이상적인 대안
GIGAGER Right Angle Hollow Rotary Table은 서보 모터, 캠 인덱서 및 DD 모터의 장점을 활용하여 어떤 각도에서나 고성능으로 인덱싱을 수행합니다.
• 고정밀 위치 지정 백래쉬 ≤ 1 arc min
백래쉬 ≤ 1 arc min, 최대 ± 5 arc 초의 반복 포지셔닝 정확도.
참고 : 반복적 인 위치 결정 정확도는 일정한 온도에서 일정한 온도 (상온)에서 측정됩니다.
• 대구경 중공 구조로 배선 및 배관 가능
배선 및 배관이보다 편리하고 간단하며이 기능의 장점은 특히 복잡한 배선 및 배관 환경에서 두드러집니다.
• 최대 축 방향 하중 5000N
높은 강도의 몸체로 중공 로타리 테이블보다 더 큰 축 방향 하중을 견딜 수 있습니다.

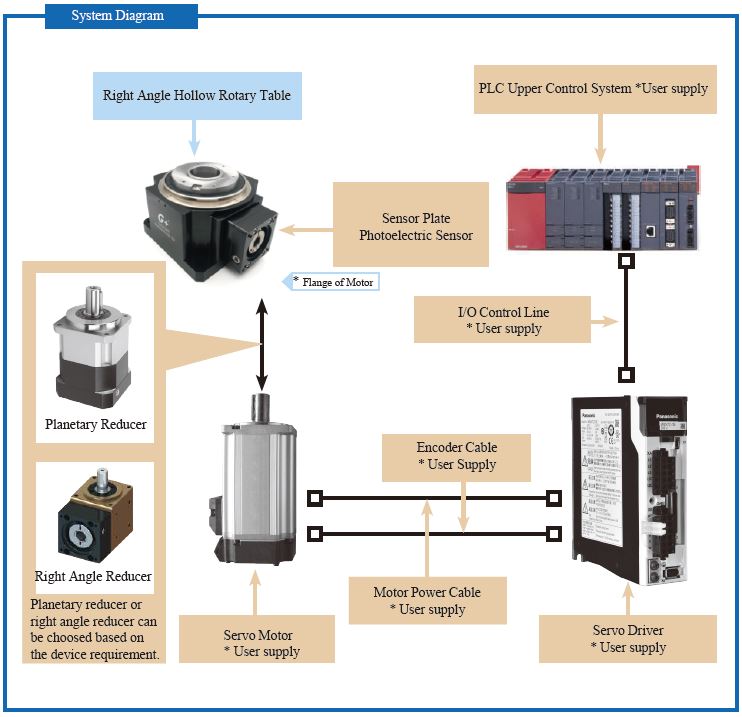

3. 시스템 구성
직각 중공 로타리 테이블의 구성 | |||
표준 구성 | 옵션 액세서리 | ||
1 | 중공 로타리 테이블 × 1 세트 | 1 | 센서 플레이트 × 1 세트 |
| 2 | 광전 센서 × 1 세트 | ||
4. 사용 가능한 모델은 몇 개입니까?
모델 | 모터 유형 | 프레임 크기 | 기어비 | 허용 토크 | 허용 축 방향 하중 | 무게 |
GSA42-03K-SV | 50-100W 서보 모터 | 42 mm (1.65 in.) | 1 : 3 | 12 Nm | 200 N | 1.1 kg |
GSA90-03K-SV | 50-100W 서보 모터 | 90 mm (3.54 in.) | 1 : 3 | 24 Nm | 800 N | 3.2 kg |

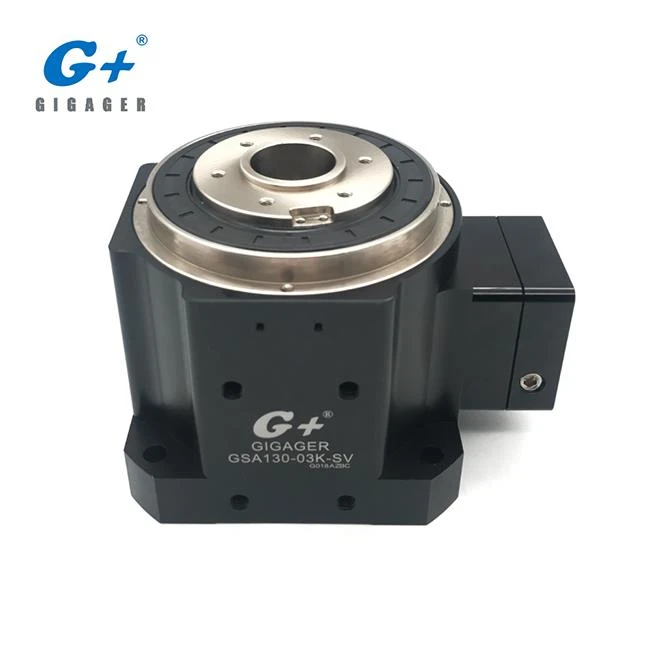

GSA130-03K-SV | 200-400W 서보 모터 | 130 mm (5.12 in) | 1 : 3 | 40 Nm | 2500 N | 6.5 kg |
GSA200-05K-SV | 750W 서보 모터 | 200 mm (7.87 in.) | 1 : 5 | 80 Nm | 5000N | 18kg |
자세한 내용은 첨부 된 카탈로그를 참조하십시오. (이 페이지에서 PDF 다운로드)
5. 더 큰 기어비 출력을 얻으려면 어떻게해야합니까?
적용 분야에 따라 더 큰 기어비가 필요합니다. 직각 중공 로타리 테이블과 유성 감속기 또는 직각 기어 박스를 조합하여 사용할 수 있습니다. 아래는 다양한 기어비에 대한 조합 목록입니다.
모델 | 복합 감속기 유형 | 기어비 | 모터 유형 |
GSA42-03K-SV | GSZ 시리즈 직각 감속기 | 9 | 서보 모터 |
| 유성 감속기 | 9/12/15/21/30 | ||
GSA90-03K-SV | GSZ 시리즈 직각 감속기 | 9 | |
| 유성 감속기 | 9/12/15/21/30 | ||
GSA130-03K-SV | GSZ 시리즈 직각 감속기 | 6/9 | |
| 유성 감속기 | 9/12/15/21/30 | ||
GSA200-05K-SV | GSZ 시리즈 직각 감속기 | 10/15 | |
| 유성 감속기 | 15/20/25/35/50 |
직각 중공 로터리 테이블과 유성 감속기의 결합
직각 중공 로타리 테이블과 직각 감속기의 조합
6. 어떤 유형의 장치가 직각 중공 로타리 테이블을 사용할 수 있었습니까?
Right Angle Hollow Rotary Table은 CNC Indexing Device, Rotating Stage, Military Radar, Laser Marking Machine, 자이로 테스트, 중력 센서 테스트, 휴대폰 컴파스 테스트 및 기타 정밀 전자 제품과 같은 많은 어플리케이션에 적용될 수 있습니다. 그것은 또한 로봇 팔 관절, 자동화 생산 라인, 시험 장치, 레이저 절단 등에 사용될 수 있습니다.
자세한 동영상을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

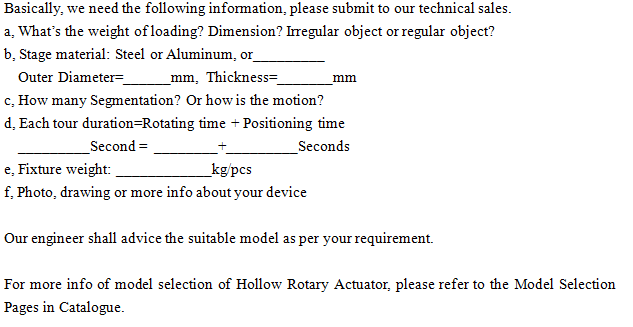

7. 내 장치에 맞는 모델을 선택하는 방법?
8. 직각 중공 로타리 테이블에 서보 모터를 설치하는 방법은 무엇입니까?
카탈로그를 참조하거나 기술 영업부에 문의하십시오.

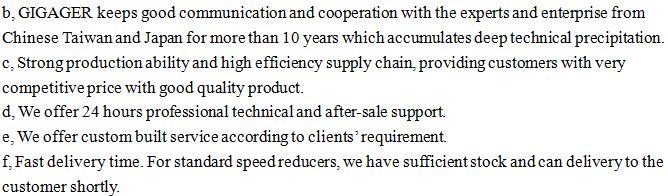

9. GIGAGER를 선택하는 이유는 무엇입니까?

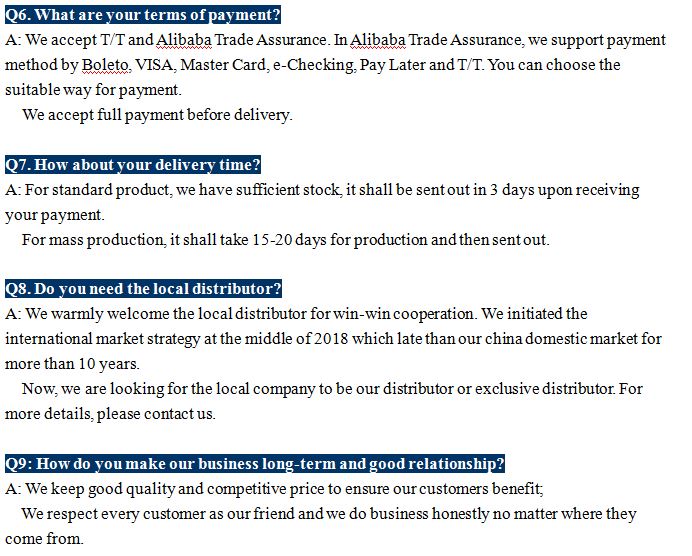

10. FAQ
