G + Hypoid 기어 박스는 다이내믹 서보 모터 용으로 특별히 설계되었으며 스테퍼 모터와도 일치하여 높은 변속비, 높은 토크, 높은 강성과 높은 정밀도 및 낮은 백래시를 실현할 수 있습니다.

G + Hypoid 기어 박스는 Ingress Protection 등급 IP65 수준의 높은 방수 및 방진 속도로 제공됩니다. 그들은 유지 보수가 자유롭고 수명 동안 윤활 처리되었으며 스테인레스 스틸 하우징과 내 부식성 표면 마감재 및 입력시 백래시가없는 비틀림에 강한 커플 링으로 만들어져 큰 순간 관성 하중 회전 운동의 요구 사항을 충족시킬 수 있습니다.

유성 기어 박스를 연결하지 않고 비율이 1:30으로 고정됩니다. 유성 기어 박스와 연결되면 비율은 최대 90K, 120K, 150K, 210K 등이 될 수 있습니다.

서보 모터와 스테퍼 모터의 전류 범위를 위해 입력 케이 터에서 교체 가능한 플랜지 플레이트 및 커플 링.

1. G + Hypoid 로터리 기어 박스의 특징 및 이점

• 최대 96 %의 고효율

• 10 arc-sec 미만의 반복성을 가진 낮은 백래시

• 일생 동안 일정한 반발

• 비율이 1:30으로 고정 된 1 단 기어 박스

• 최대 1 : 210 비율의 2 단 기어 박스

• 쉬운 배선 및 배관을위한 중공 축 설계

• 동적 서보 드라이브 솔루션을 위해 설계되었습니다

• 서보 스테퍼 모터 및 스테퍼 모터와 일치

• 일체형 주조 강철 하우징을 통한 콤팩트하고 견고한 디자인

• 유연한 모터 플랜지 및 커플 링 시스템으로 모터 연결

• 평생 윤활, 무료 유지 보수

2. Hypoid 회전 기어 박스 사진

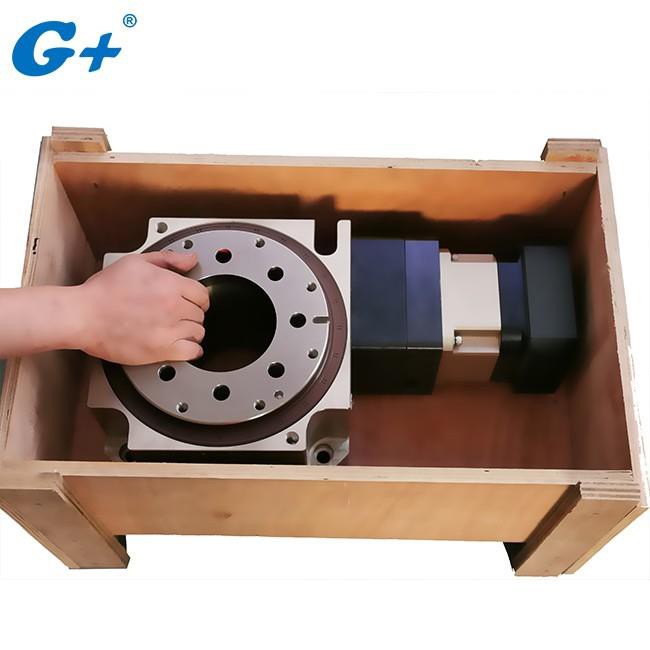

유성 기어 박스가있는 Hypoid 로터리 기어 박스

위 그림은 유성 기어 박스가있는 G + 하이포 이드 로터리 기어 박스입니다.

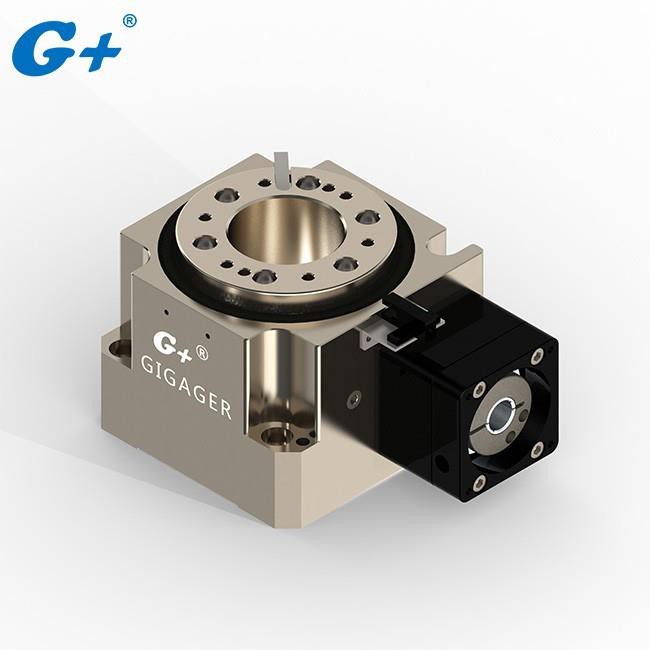

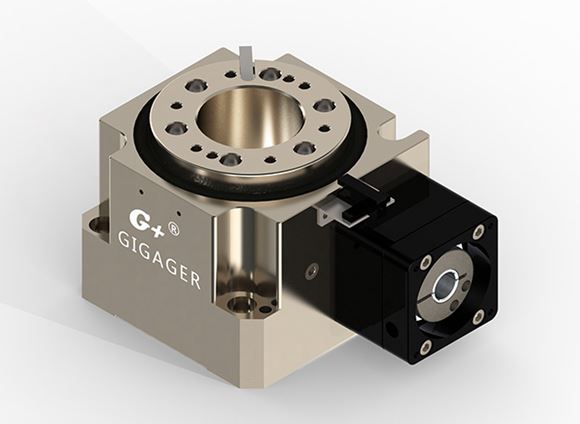

서보 하이포 이드 로터리 기어 박스

위 그림은 G + 하이포 이드 로터리 기어 박스입니다 (고정 비율 1:30의 본체).

삼. 사용 가능한 유형

우리는 4 가지 크기의 Hypoid 로터리 기어 박스를 제공합니다.

시리즈	기어비	일치하는 모터 유형	반복성	포지셔닝 정확도	허용 토크	허용 테이블 속도	무게
GSH60-30K	1:30	서보 모터 / 스테퍼 모터	≤ 10 arc sec	≤ 50 arc sec	30 Nm	90rpm	0.9 키로그램
GSH100-30K	1:30	서보 모터 / 스테퍼 모터	≤ 10 arc sec	≤ 50 arc sec	115 Nm	90rpm	8.5 키로그램
GSH150-30K	1:30	서보 모터 / 스테퍼 모터	≤ 10 arc sec	≤ 50 arc sec	220 Nm	90rpm	18kg
GSH200-30K	1:30	서보 모터	≤ 10 arc sec	≤ 50 arc sec	450 Nm	90rpm	57kg
