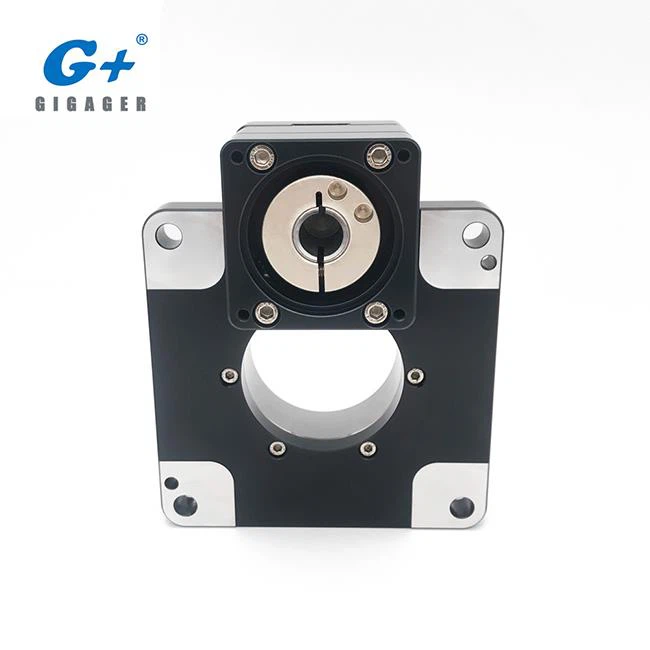

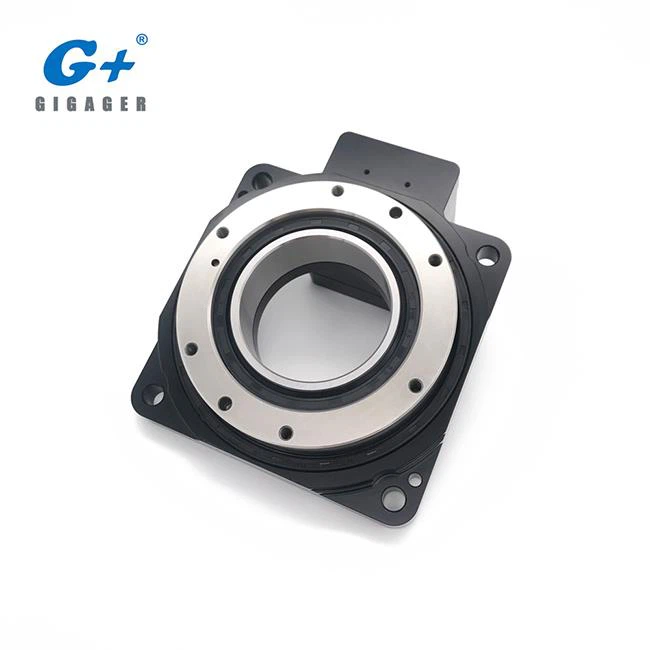

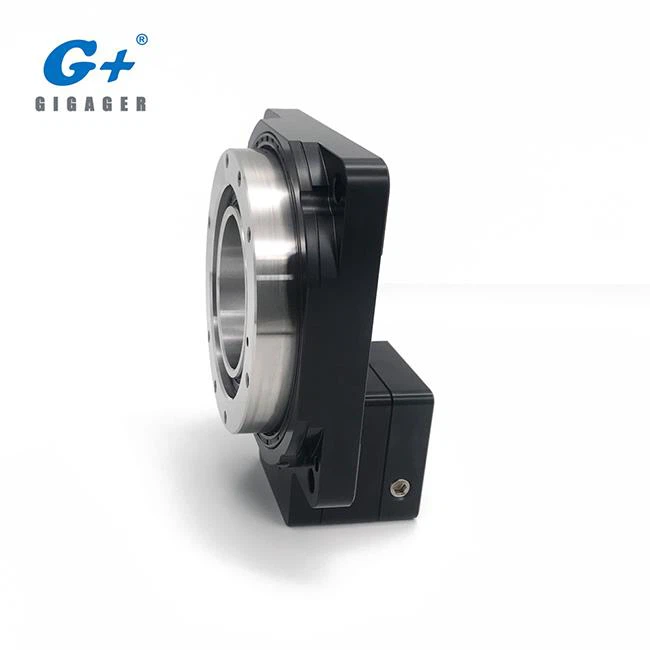

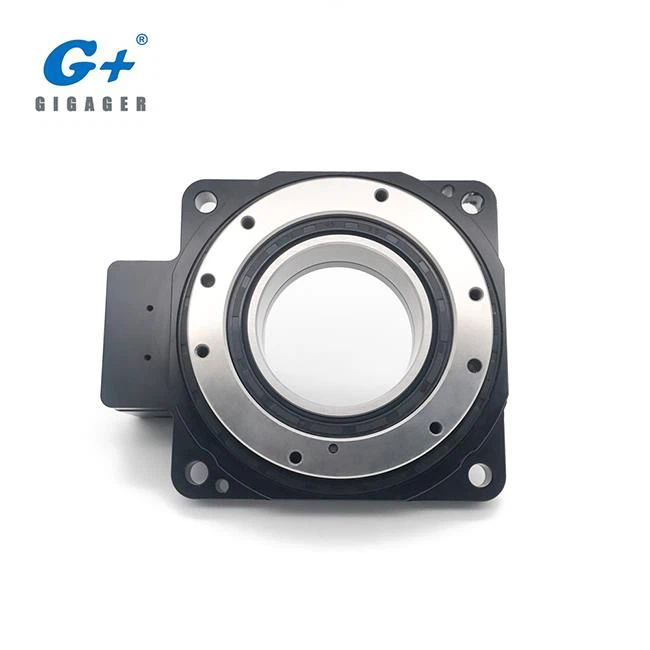

이것은 서보 모터 용 테이블 크기 130mm 기어비 1:18의 중공 로타리 테이블 모델 번호 GSN130-18K-SV입니다. GIGAGER Hollow Rotary Table은 중공 형 로타리 스테이지라고도하며 모션 제어 어플리케이션 용 서보 모터 기어 박스 전용으로 설계되었습니다. 서보 모터의 유연성을 최대한 활용하여 설계자가 메커니즘 설계를보다 자유롭게 할 수 있습니다.

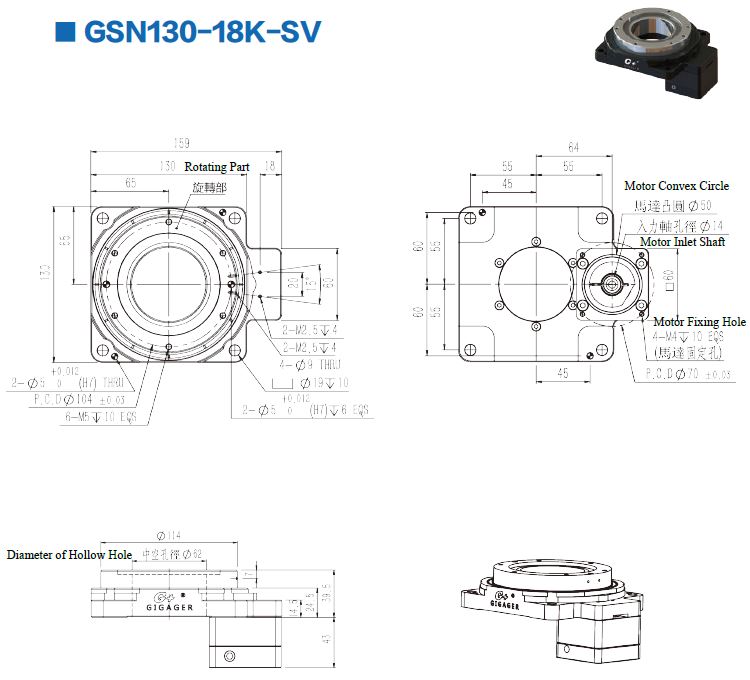

1. GSN130-18K-SV 형의 사양
매개 변수 | ||
모터 유형 | 브랜드 200-400W SV 모터 | |
로타리 플랫폼 베어링 | 크로스 롤러 베어링 | |
허용 토크 | Nm | 20 |
허용 속도 | rpm | 150 (테이블 표면) |
기어비 | 1:18 | |
관성 모멘트 | kg.m2 | 81556 × 10-7 |
허용 축 방향 하중 | 엔 | 2000 년 |
관성 부하의 허용 모멘트 | Nm | 50 |
위치 결정 정확도 | 최소 | ≦ 1 |
반복성 | 비서 | ± 5 (0.001 °) |
플랫폼 평탄도 | mm | ± 0.005 |
플랫폼 동심 | mm | ± 0.01 |
진입 보호 | IP | 40 |
정밀 수명 | H | 20000 |
무게 | 킬로그램 | 2.5 |
모터 파라미터 | ||
상표 | 암호 | 모델 |
후지 | 에프 | GYS 201D5 |
미쓰비시 | 엠 | HF-KFS-23 / 43 |
파나소닉 | 피 | MSMD-022 / 042 |
SANYO | 에스 | Q1AA06020D |
야스 카와 | 와이 | SGMAH-02 / 04A |
동양인 | 영형 | DX220 / 240 |
델타 | 티 | ECMA-C30602 / 04 |
* 서보 모터는 고객이 구성합니다. 위의 모델은 참고 용입니다.

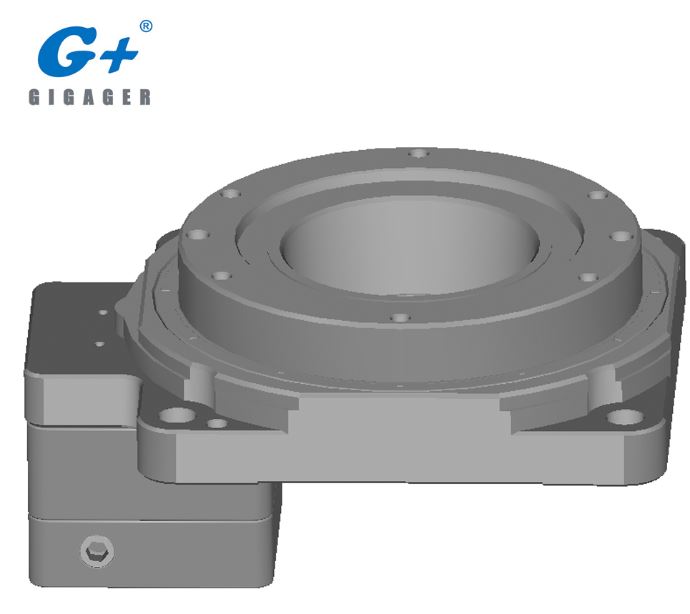

2. 빈 로타리 테이블이란 무엇인가?

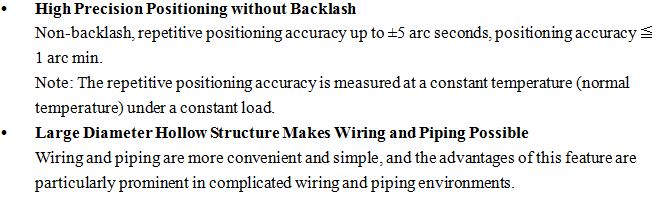

3. SV 형 중공 로타리 테이블의 제품 특징은 무엇입니까?
4. SV 형 중공 로타리 테이블 의 시스템 구성
5. 얼마나 많은 SV 모델을 사용할 수 있습니까?
6. 더 큰 기어비 출력을 얻는 방법?
중공 로터리 테이블과 유성 감속기의 결합

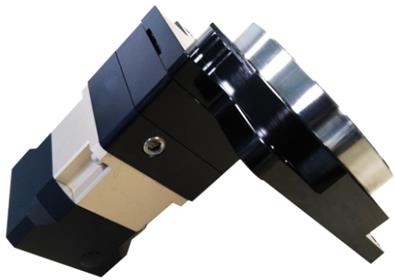

중공 로터리 테이블과 직각 감속기의 결합

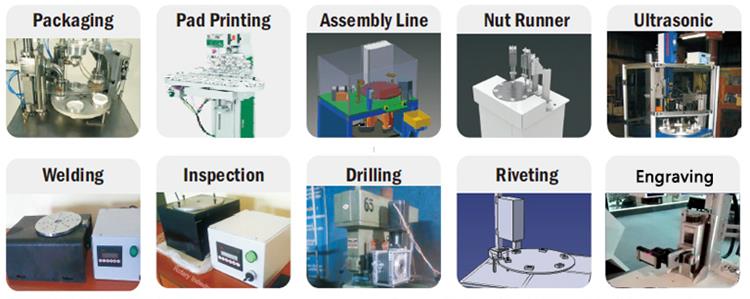

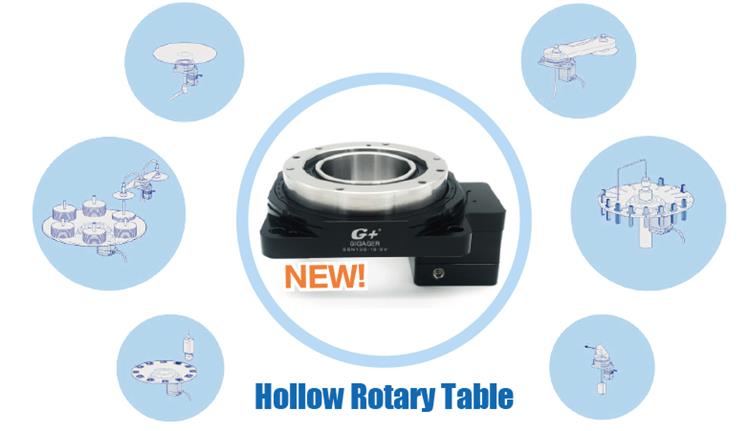

7. 중공 로타리 엑츄에이터를 사용할 수있는 장치 유형은 무엇입니까?
데모 비디오 링크 :
에이. 자이로 테스트 데모 https://youtu.be/PwKiObIMXRM
비. 4 축 또는 5 축 데모 https://youtu.be/L9gheXQ6zLc
자세한 동영상을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. 내 장치에 맞는 모델을 선택하는 방법은 무엇입니까?
중공 로터리 액츄에이터의 모델 선택에 대한 자세한 내용은 카탈로그의 모델 선택 페이지를 참조하십시오.
9. 중공 로타리 테이블에 서보 모터를 설치하는 방법은 무엇입니까?
카탈로그를 참조하거나 기술 영업부에 문의하십시오.
10. GIGAGER를 선택하는 이유는 무엇입니까?
11. 관련 지식
GIGAGER Hollow Rotary 테이블은 우수한 각도 위치를 제공하며 웜, 기어 및 벨트 드라이브와 관련된 백래시, 마찰 및 마모 문제를 제거하도록 설계되었습니다. 중공 로터리 액추에이터의 낮은 유지 보수 및 높은 처리량 특성으로 가장 낮은 총 소유 비용을 산출합니다.

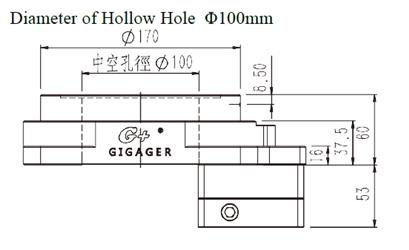

중공 형 로터리 액츄에이터의 콤팩트 한 패키지와 우수한 디자인은 스테이지 높이를 최소화하도록 최적화되었습니다. 무대의 낮은 프로파일은 전체 시스템 작업 높이를 줄입니다. 앵귤러 콘택트 베어링은 흔들림, 모멘트 강성 및 마찰에 대한 성능을 극대화하기 위해 사용됩니다. GIGAGER Hollow Rotary Tables는 와이어 관통구나 빔 전달에 사용할 수있는 커다란 구멍이 있습니다.
고성능 테이블로 정확한 위치 결정이 보장됩니다. 제로 백래시 덕분에 GIGAGER Hollow Rotary Table은 잦은 방향 변경이 필요한 어플리케이션에 이상적인 솔루션입니다.
올바른 서보 모터와 감속기를 선택하는 방법은 무엇입니까?
1) 부하 정격 토크가 감속기의 정격 출력 토크보다 작은 지 확인하십시오.
2) 서보 모터의 정격 토오크 (배율) × 감속비가 정격 토크보다 크다.
3) 서보 모터의 허용 범위 내에있는 감속기를 통해 서보 모터의 관성 모멘트로 부하가 변환됩니다.
4) 감속기의 정확성이 사용자의 제어 요구 사항을 충족시킬 수 있는지 확인하십시오.
5) 감속기의 구조는 장비의 요구 사항을 충족시킬 수 있으며 선택된 서보 모터와 연결될 수 있습니다.
감속기의 기어비, 출력 토크, 출력 샤프트의 축 방향 힘, 반경 방향 힘 체크 이외에; 또한 작동 조건에 따라 감속기의 변속 정확도에 따라 달라집니다. 전송 정밀도가 높고 가격이 높기 때문에 모터 및 감속기가 요구 사항 (기능 및 성능)을 충족시키는 한 괜찮습니다.
감속기가 토크를 증가시킬 수 있지만 속도가 감소되므로 속도 감속기가 속도와 토크를 종합적으로 고려해야하는지 여부. 예를 들어, 이송 기계에는 두 가지 일반적인 구동 방법이 있습니다 : (서보 모터의 전력은 대략 계산에 의해 계산됩니다. 범위를 낭비 할 수 없으므로 두 가지 구동 방법의 모터 전력은 크게 다릅니다.)
빈 로타리 테이블 소개 :
중공 회전 플랫폼은 혁신적인 신제품 인 특허 제품입니다. 다양한 회전 모션 어플리케이션에 사용됩니다. DD MOTOR를 캠 스플리터로 대체 할 수 있습니다. 높은 작업 효율, 높은 정밀도, 높은 강성 및 높은 비용 성능을 결합합니다. 회전 운동 메커니즘의 혁신적인 제품입니다. 2 사이의 균형, 반복 위치 정확도는 5 초, 모터는 준비가 쉽고, 안정적인 부하, AC 서보 모터 또는 임의의 각도 분할을위한 스테퍼 모터와 결합 할 수 있으며, 스플리터가 달성 할 수없는 디지털 제어를 충족시킬 수 없습니다 , 포지셔닝 정확도 DD 모터와 비교할 수 있습니다. 크게 비용을 절감하고 예기치 않은 결과를 가져올 수 있습니다!
신청:
로타리 테이블은 생산 라인의 자동화에 사용될 수있다.
조각 기계에 레이저 마킹 또는 회전 척
정밀 정렬 메커니즘의 로터리 샤프트
경부 하 로봇 조인트
중공 회전 플랫폼은 캠 스플리터와 DD 모터를 직접 대체 할 수 있습니다. 중공 회전 플랫폼은 고정밀 디지털 로테이션 플랫폼으로서 가격이 저렴하고 고정밀도이며 회전 플랫폼에서 강력한 위치를 차지합니다. 시장,
