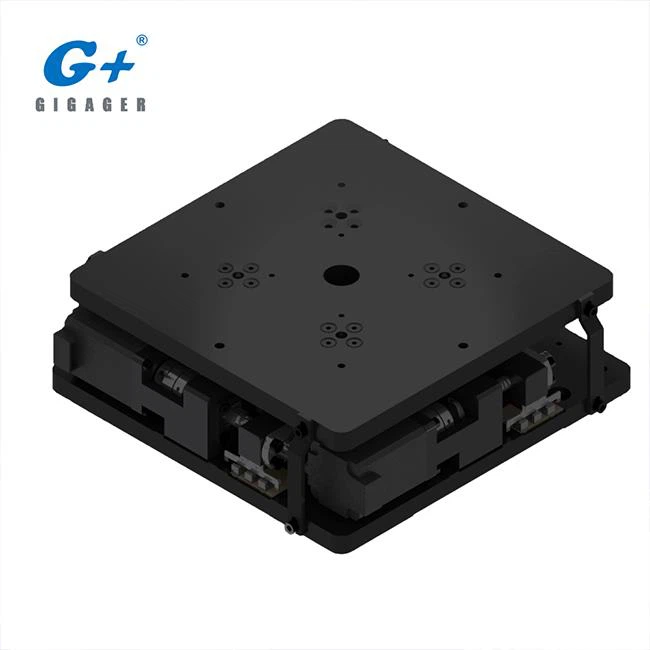

GIGAGER XY Theta Alignment Stage XXY160-50-170 (XXY 정렬 스테이지 또는 UVW 스테이지라고도 함). GIGAGER XXY 얼라인먼트 플랫폼은 사용자의 다양한 디자인 요구를 충족시키기 위해 속이 비어있는 디자인과 솔리드 한 디자인으로 제공됩니다. 옵션에는 10 가지 모델이 있습니다.

1. XY 쎄타 정렬 단계 지정 XXY160-50-170

작업 테이블	160x160	정확도 수준	G : 2μm
기본 크기	170x170		B : 5μm
신장	50		P : 10μm
선형 스트로크	± 5	드라이버 나사	0601
동작 각도	± 3 °	로드 제안	수평 ≤20KG
동작 평탄도	± 0.03	표면 처리	아노다이징 샌드 블라스트 처리
운전사	스테퍼 모터 28L	-	-

2. XY 쎄타 정렬 단계는 무엇입니까?

3. GIGAGER XY Theta Alignment Stage의 제품 특징은 무엇입니까?

4. GIGAGER XY 세타 정렬 단계의 동작 모드

* A, B, C는 로타리 축, D는 슬레이브 축

5. 사용 가능한 모델은 몇 개입니까?

6. XXY 정렬 단계를 사용할 수있는 장치 유형은 무엇입니까?


전자 검사 장치	다축 CNC 장비


라미네이팅 머신	속이는 사람


레이저 가공 장치	연마기

비디오 링크 : https://youtu.be/N5LYWt6WYIU

더 많은 응용 프로그램을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. 내 장치에 맞는 모델을 선택하는 방법?

모델 선택 제안은 엔지니어에게 문의하십시오.

8. XXY 정렬 단계를 설치하는 방법은 무엇입니까?

9. GIGAGER를 선택하는 이유는 무엇입니까?

10. FAQ

XXY-stage는 반도체, TFT-LCD 디스플레이 및 PCB 제조에 널리 사용되는 3 자유도 (DOF), XY 및 Θ를 갖는 일반적인 정렬 모듈입니다. 마이크로 미터 수준의 정렬을 달성하는 가장 컴팩트하고 저렴한 방법이기 때문에 테이블 크기가 최대 1500X1500mm 인 대형 패널을 수용 할 수 있습니다.

GIGAGER는 160mm에서 650mm까지 다양한 XXY Alignment Table을 제공합니다. 문의에 오신 것을 환영합니다.
