이것은 서보 모터 용 테이블 크기 200mm 기어비 1:18의 중공 로타리 테이블 모델 번호 GSN200-18K-SV입니다. GIGAGER Hollow Rotary Table은 중공 형 로타리 스테이지라고도하며 모션 제어 어플리케이션 용 서보 모터 기어 박스 전용으로 설계되었습니다. 서보 모터의 유연성을 최대한 활용하여 설계자가 메커니즘 설계를보다 자유롭게 할 수 있습니다.
1. 모델명 GSN200-18K-SV 사양
매개 변수 | ||
모터 유형 | 브랜드 750W SV 모터 | |
로타리 플랫폼 베어링 | 크로스 롤러 베어링 | |
허용 토크 | Nm | 50 |
허용 속도 | rpm | 150 (테이블 표면) |
기어비 | 1:18 | |
관성 모멘트 | kg.m 2 | 361220 × 10-7 |
허용 축 방향 하중 | 엔 | 4000 |
관성 부하의 허용 모멘트 | Nm | 100 |
위치 결정 정확도 | 최소 | ≦ 1 |
반복성 | 비서 | ± 5 (0.001 °) |
플랫폼 평탄도 | mm | ± 0.005 |
플랫폼 동심 | mm | ± 0.01 |
진입 보호 | IP | 40 |
정밀 수명 | H | 20000 |
무게 | 킬로그램 | 8.2 |
모터 파라미터 | ||
상표 | 암호 | 모델 |
후지 | 에프 | GYS 751D5 |
미쓰비시 | 엠 | HF-KFS-73 |
파나소닉 | 피 | MSMD082G1U |
SANYO | 에스 | Q1AA07075D |
야스 카와 | 와이 | SGMAH-08A |
동양인 | 영형 | DX475 |
델타 | 티 | ECMA-C30807 |
* 서보 모터는 고객이 구성합니다. 위의 모델은 참고 용입니다.
2. 빈 로타리 테이블이란 무엇인가?
3. SV 형 중공 로타리 테이블의 제품 특징은 무엇입니까?

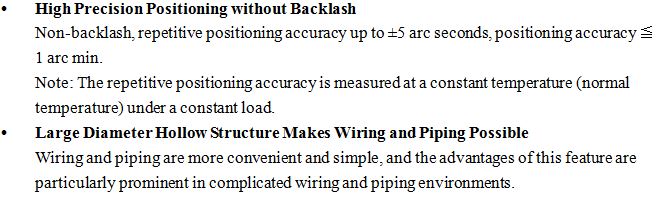

4. SV 형 중공 로타리 테이블 의 시스템 구성

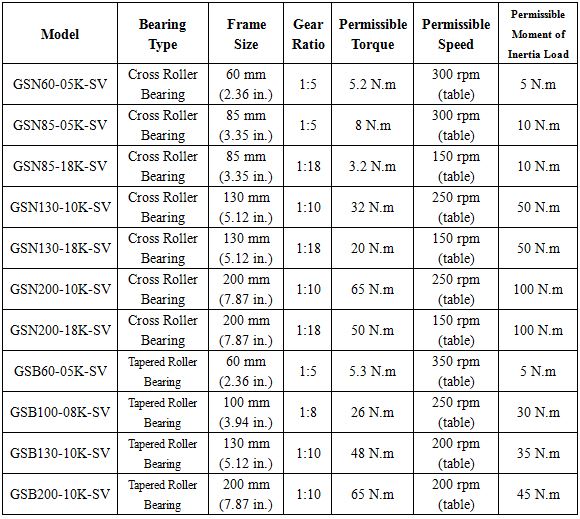

5. 얼마나 많은 SV 모델을 사용할 수 있습니까?
6. 더 큰 기어비 출력을 얻는 방법?
중공 로터리 테이블과 유성 감속기의 결합
중공 로터리 테이블과 직각 감속기의 결합
7. 중공 로터리 액추에이터를 사용할 수있는 장치 유형은 무엇입니까?
데모 비디오 링크 :
에이. 자이로 테스트 데모 https://youtu.be/PwKiObIMXRM
비. 4 축 또는 5 축 데모 https://youtu.be/L9gheXQ6zLc
자세한 동영상을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. 내 장치에 맞는 모델을 선택하는 방법은 무엇입니까?
중공 로터리 액츄에이터의 모델 선택에 대한 자세한 내용은 카탈로그의 모델 선택 페이지를 참조하십시오.
9. 중공 로타리 테이블에 서보 모터를 설치하는 방법은 무엇입니까?
카탈로그를 참조하거나 기술 영업부에 문의하십시오.
10. GIGAGER를 선택하는 이유는 무엇입니까?
11. FAQ
12. 관련 정보
GIGAGER 전동식 로타리 테이블에는 베어링과 정밀 기어 구동 장치가있는 알루미늄 합금 하우징이 통합되어 있습니다. 다양한 기어 감속 선택이 가능합니다. 백래시가 없으며, 대형 센터 홀 스루 소형 전동 스테이지와 컴팩트 한 디자인이 특징입니다. 스테퍼 모터 또는 서보 모터 / 엔코더 조합과 함께 제공됩니다.
광동 Saini 지능형 장비 기술 유한 공사는 세계 각국의 산업, 정부, 과학 및 연구 기관을위한 선형 액추에이터, XXY 테이블 및 로타리 테이블을 제조합니다. 당사의 정밀 로터리 액추에이터, XXY 스테이지 및 선형 액추에이터는 의료 기기, 생명 과학, 반도체 및 전자 어셈블리 제조, 데이터 저장, 레이저 가공, 군사 / 우주 항공, 포토닉스, 자동차 및 테스트 어셈블리, 연구 개발 및 기타 분야의 애플리케이션에 사용됩니다. 고정밀 및 처리량 모션 제어 솔루션이 필요한 산업.
CNC 선반의 제 4 축, 제 5 축은 무엇입니까?
네 번째 축과 다섯 번째 축은 X, Y 및 Z를 제외하고 머시닝 센터의 두 회전 축을 나타냅니다.
5 축 공작 기계의 종류 : 크래들, 수직, 수평, NC 테이블 + NC 인덱싱 헤드, NC 테이블 + 90 ° B 축, NC 테이블 + 45 ° B 축, NC 테이블 + 범용 수평 5 축 연결 CNC 기계 A- 축 °, 2 축 NC 스핀들 등
수직 5 축 가공 센터의 회전축에는 두 가지 방법이 있습니다. 하나는 테이블의 회전축입니다. 침대 위에 놓인 테이블은 X 축을 중심으로 회전 할 수 있습니다. A 축으로 정의됩니다. A 축의 일반적인 작동 범위는 +30도에서 -120도입니다. 또한 작업대의 중간에는 C 축으로 정의 된 Z 축을 중심으로 회전하고 C 축은 360 도인 턴테이블이 있습니다. 이러한 구성의 장점은 스핀들의 구조가 비교적 간단하고, 스핀들의 강성이 매우 우수하며, 제조 비용이 상대적으로 낮다는 점이다. 그러나 일반 작업대는 너무 크게 설계 할 수 없으며 하중을 지탱하는 무게도 작습니다. 특히 A 축 회전이 90도 이상인 경우 가공물을 절단 할 때 워크 벤치에 큰 하중을 가하는 순간이 발생합니다.
다른 하나는 수직 스핀들 헤드의 회전입니다. 스핀들의 앞쪽 끝은 C 축이되도록 Z 축을 360 도로 감쌀 수있는 터렛입니다. 선회 헤드에는 X 축을 기준으로 최대 ± 90도 회전 할 수있는 A 축이있어 동일한 기능을 수행합니다. 이 배열의 장점은 스핀들 가공이 매우 유연하고 작업대를 매우 크게 설계 할 수 있다는 것입니다. 여객기의 거대한 동체와 거대한 엔진 케이스는 그런 머시닝 센터에서 처리 될 수 있습니다.
GIGAGER 중공 로타리 테이블은 네 번째 축과 다섯 번째 축을 결합한 형태입니다. 자세한 내용은 기술 영업부에 문의하십시오.
