현대 자동화 시스템에서 진동 보울 피더는 부품 분류 및 방향 지정을 위해 널리 사용되는 공급 장치입니다. 무작위로 배열된 구성 요소를 일관된 방향으로 자동 정렬하고 다음 생산 공정으로 지속적으로 전달합니다. 수동 공급을 대체함으로써 효율성을 높이고 일관성을 유지하며 인건비를 절감하는 데 도움이 됩니다.
1. 작동 원리

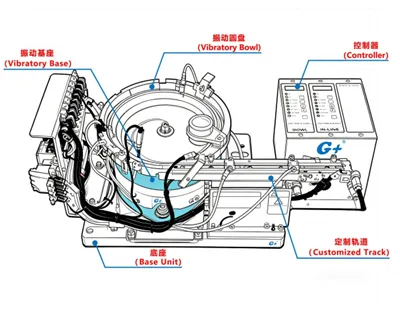

진동 보울 피더는 진동 보울, 베이스 유닛, 진동 베이스, 컨트롤러 및 공급 트랙으로 구성됩니다. 이러한 구성 요소는 함께 작동하여 제어된 진동을 생성하여 자동 부품 이동 및 방향 지정을 가능하게 합니다.
작동 중에 진동 베이스는 부품이 보울 내부의 나선형 트랙을 따라 움직이도록 하는 일관된 진동을 생성합니다. 진동과 중력의 결합된 효과를 통해 부품이 위쪽으로 이동하고 올바른 방향으로 안내됩니다.
2. 자동 부품 공급 시스템의 주요 구성 요소
표준 자동 부품 공급 시스템에는 다음과 같은 주요 구성 요소가 포함됩니다.
• 떨리는그릇
대량 부품을 잡고 공급 트랙으로 안내합니다.
• 기본 장치
피더 구조를 지지하여 설치 안정성을 제공합니다.
• 진동 베이스
제어된 진동을 생성하여 부품 이동 및 공급을 구동합니다.
• 컨트롤러
진동 주파수, 진폭 및 공급 속도를 조정합니다.
• 맞춤형 트랙
방향 및 정렬을 위해 부품 형상에 따라 설계되었습니다.
3. 수유 및 오리엔테이션 과정
진동에 의해 구동되는 부품은 홈, 배플 또는 모양{0}} 기반 구조와 같은 방향 메커니즘이 잘못 배치된 부품을 걸러내는 나선형 트랙을 따라 이동합니다. 올바른 방향의 부품만이 트랙을 따라 계속 위쪽으로 이동하고 다음 생산 단계로 이동하기 위해 배출구로 전달됩니다. 이 프로세스를 통해 지속적이고 안정적이며 자동화된 공급이 가능합니다.
4. 응용
진동 보울 피더는 소형 부품의 분류, 방향 지정 및 자동 공급이 필요한 산업에서 널리 사용됩니다. 정밀 부품과 대량 생산 환경 모두에 적합하며-자동 조립 라인 전반에서 효율성과 일관성을 향상시키는 데 도움이 됩니다.
전자 및 하드웨어 산업
저항기, 커패시터, 커넥터, 나사, 너트, 스프링과 같은 부품에 사용되어 조립 및 생산 라인에서 안정적인 고속 공급을 보장합니다.-
의료 및 식품 산업
캡슐, 정제, 사탕, 견과류 및 기타 과립 제품을 공급하기 위한 위생적인 생산 환경에 적용되어 깨끗하고 정확한 취급을 보장합니다.
자동차 산업
효율적인 자동 조립을 지원하기 위해 나사, 스프링, 패스너 및 기타 기계 부품을 공급하기 위해 자동차 제조 라인에 사용됩니다.
5. 다른 공급 시스템과의 비교
|
|
|
|
 |
다양한 공급 시스템은 다양한 생산 요구 사항에 맞게 설계되었습니다. 다른 공급 솔루션과 비교하여 진동 보울 공급 장치는 특히 방향이 필요한 소형 부품의 경우 효율성, 유연성 및 비용 효율성이 균형 있게 조합된-기능을 제공합니다.
장점과 한계
진동 보울 피더는 작은 벌크 부품을 처리하는 데 매우 효율적이며 안정적인 성능으로 부품을 자동으로 분류하고 방향을 지정할 수 있습니다. 그러나 크거나 깨지기 쉬우거나 모양이 매우 불규칙한 제품에는 적합하지 않을 수 있으며 부품 설계에 따라 맞춤화가 필요한 경우가 많습니다.
6. 장점
·자동공급, 수작업 대체
·생산 효율성 향상
·인건비 절감
·애플리케이션 요구사항에 따른 맞춤형 디자인
·안정적이고 안정적인 작동
7. 선택 가이드
진동 보울 피더 시스템을 선택할 때 안정적인 공급 성능과 생산 공정과의 호환성을 보장하기 위해 여러 요소를 평가해야 합니다.
• 부품 특성
부품의 크기, 모양, 재질, 무게, 표면 상태를 고려하십시오. 걸리거나 겹치거나 긁히기 쉬운 제품에는 맞춤형 트랙 설계가 필요할 수 있습니다.
• 급식 요건
방향, 공급 속도, 위치 정확도 또는 연속 작동이 필요한지 여부를 결정합니다. 다양한 적용 분야에는 다양한 공급 구성이 필요할 수 있습니다.
• 생산 환경
피더 재료와 디자인을 선택할 때는 청결도, 습도, 진동 민감도, 생산량 등 산업 조건을 고려해야 합니다.
• 자동화 시스템과의 통합
로봇 팔, 컨베이어, 검사 시스템, 조립 기계 등 다운스트림 장비와의 호환성을 고려하세요.
• 용량 및 리필 요구 사항
대량 생산의 경우-수동 리필 빈도를 줄이고 지속적인 공급을 유지하기 위해 옵션 호퍼 시스템을 추가할 수 있습니다.
일반적으로 진동 보울 피더는 산업 생산에서 제어된 방향, 안정적인 공급 및 자동 전송이 필요한 광범위한 부품에 적합합니다.
8. 결론
진동 보울 피더는 현대 자동화 생산 시스템의 필수 구성 요소입니다. 이는 효율성을 향상시키고, 일관된 공급을 보장하며, 여러 산업 분야에서 대량 제조를 지원하는 데 도움이 됩니다.- 유연성과 신뢰성을 바탕으로 소형 부품 자동화에 가장 널리 사용되는 공급 솔루션 중 하나입니다.
