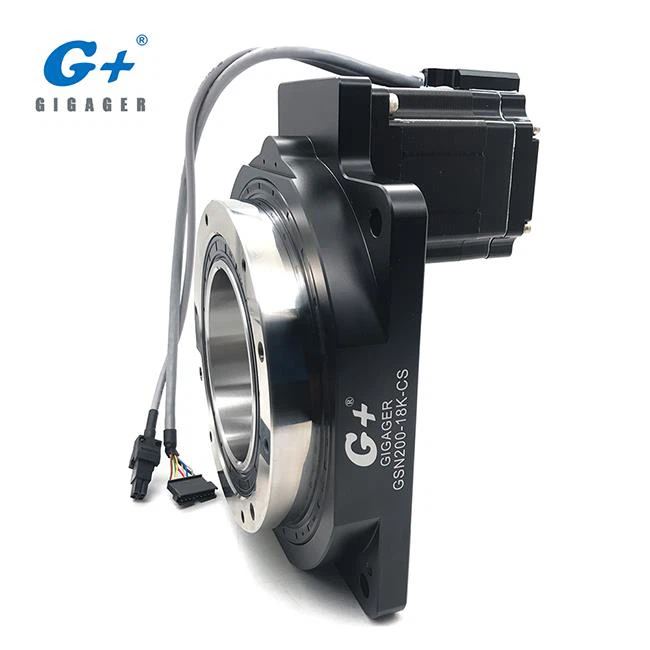

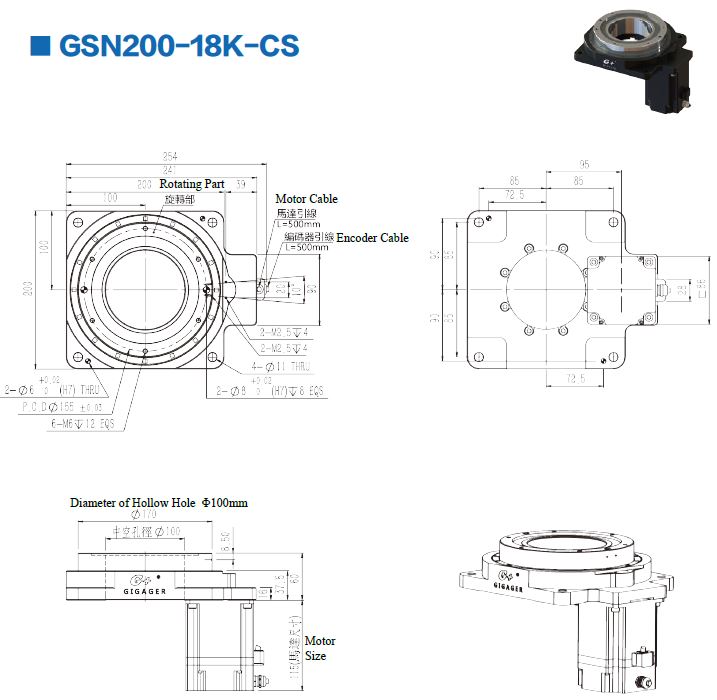

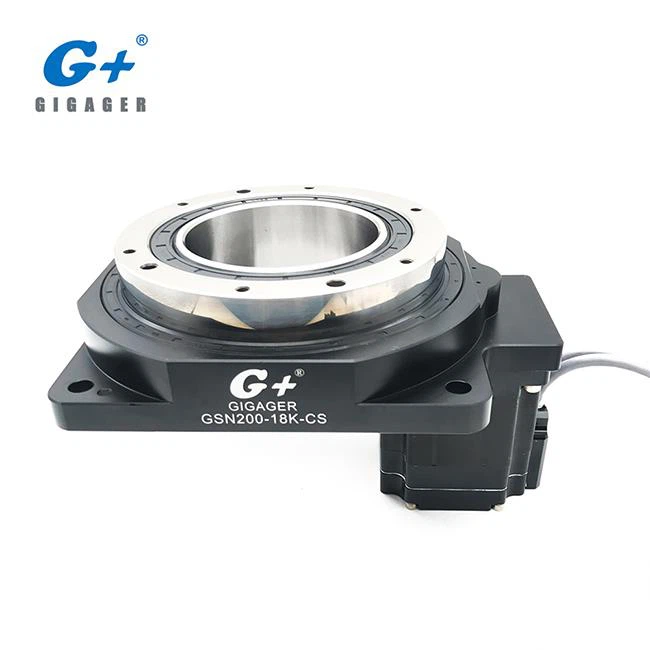

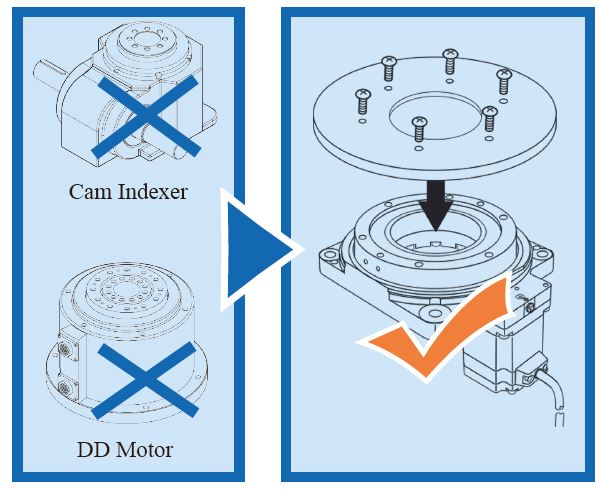

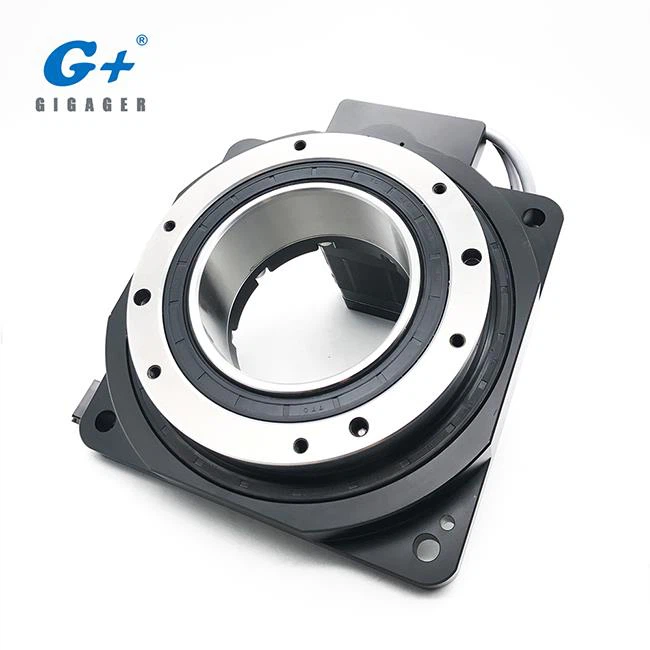

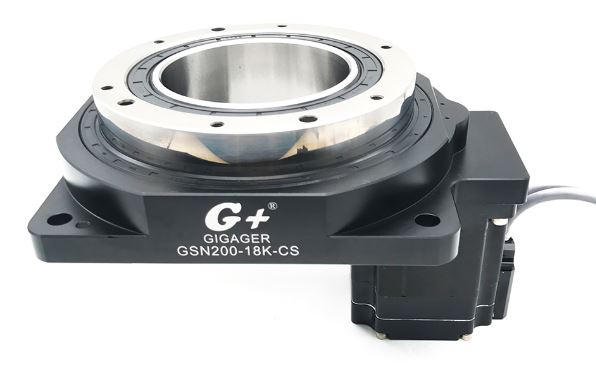

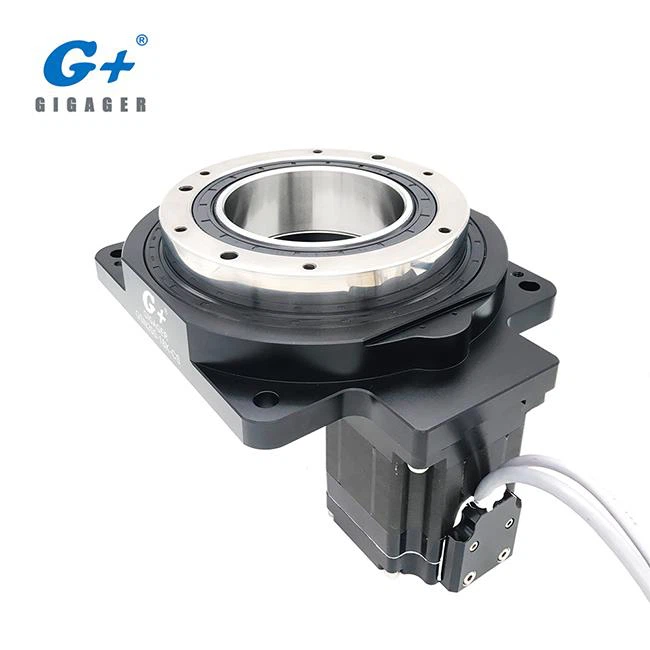

이것은 테이블 크기 200mm 기어비 1:18 및 폐 루프 스테퍼 모터가 장착 된 중공 로터리 감속기 모델 번호 GSN200-18K-CS입니다. GIGAGER 중공 로타리 엑츄에이터는 서보 모터, 캠 인덱서 및 DD 모터의 장점을 결합하여이 세 가지 제품의 균형을 이룹니다. 서보 모터 나 스테핑 모터로 어떤 각도에서도 세그먼트를 만들 수 있습니다. 캠 인덱서에서 달성 할 수없는 숫자 컨트롤을 충족시킬 수 있습니다.

1. 모델 중공 로타리 감속기 GSN200-18K-CS 사양

매개 변수
모터 유형	전용 폐 루프 스테퍼 모터
로타리 플랫폼 베어링	크로스 롤러 베어링
허용 토크	Nm	50
허용 속도	rpm	100 (테이블 표면)
기어비	1:18
관성 모멘트	kg.m ²	108160 × 10-6
허용 축 방향 하중	엔	4000
관성 부하의 허용 모멘트	Nm	100
위치 결정 정확도	최소	≦ 2
반복성	비서	± 5 (0.001 °)
플랫폼 평탄도	mm	± 0.005
플랫폼 동심	mm	± 0.01
진입 보호	IP	40
정밀 수명	H	20000
무게	킬로그램	10 (모터 포함)

모터 파라미터
치수		mm	86
정격 전압		V / 위상	3.36
정격 전류		A / 위상	5.6
코일 임피던스		Ω / 위상	0.6
코일 인덕턴스		mh	5.2
홀딩 토크		Nm	9.5
관성 모멘트		g.cm ²	2500
모터 길이		mm	115
인코더 해상도		P / R	2500
진입 보호		IP	20
스텝 각		1.8 °
리드		4

전용 드라이버
입력 전압	DC48V
명령 입력	펄스 + 방향 DC5V

2. 중공 로터리 감속기 란 무엇입니까?

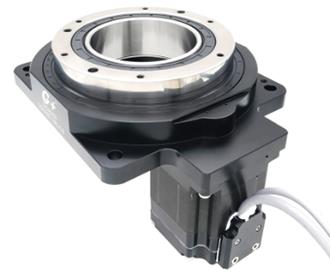

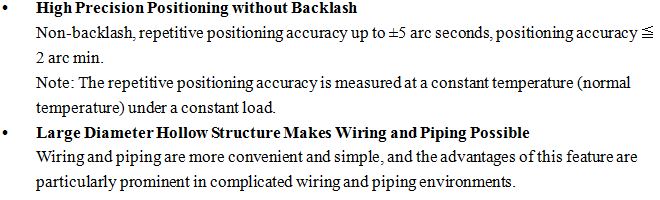

3. CS 타입 중공 로터리 감속기의 제품 특징은 무엇입니까?

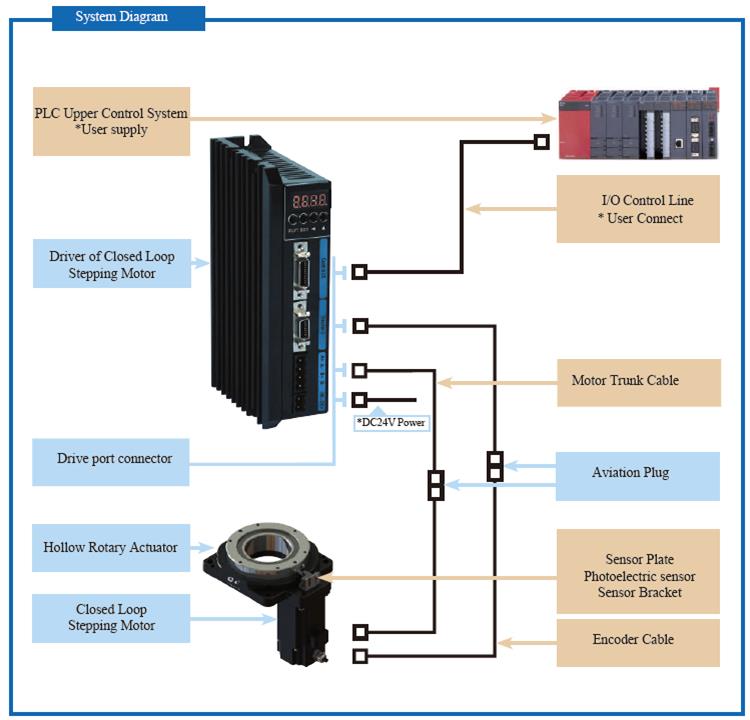

4. CS 타입 중공 로터리 감속기 의 시스템 구성

5. 얼마나 많은 CS 모델을 사용할 수 있습니까?

6. 중공 형 감속기를 사용할 수있는 장치 유형은 무엇입니까?

데모 비디오 링크 :

에이. 자이로 테스트 데모 https://youtu.be/PwKiObIMXRM

비. 4 축 또는 5 축 데모 https://youtu.be/L9gheXQ6zLc

자세한 동영상을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

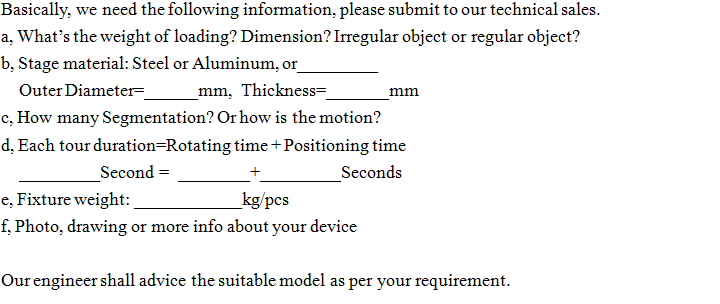

7. 내 장치에 맞는 모델을 선택하는 방법?

중공 로터리 감속기의 모델 선택에 대한 자세한 내용은 카탈로그의 모델 선택 페이지를 참조하십시오.

8. GIGAGER를 선택하는 이유는 무엇입니까?

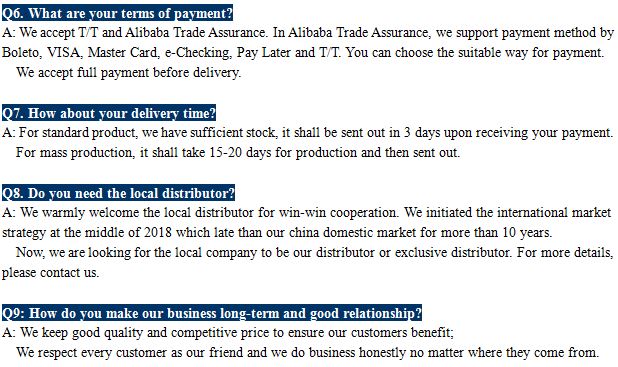

9. FAQ

10. 관련 정보

레이저 조각, 타이핑, CCD 검사, 금형, 브라켓, 회전 샤프트 적용 등에 주로 사용되는 GIGAGER 중공 회전 플랫폼

우리가 판매하는 사양은 주로 60, 100, 130, 200 시리즈입니다. 제품은 높은 위치 정확도를 가지고 있으며 거꾸로 설치 될 수 있으며 회전 디스크 표면과 캐리어는 모터에 직접 잠겨져 쉽게 장착 될 수 있습니다.

이 회사의 제품은 국가 특허 인증을 통과했으며 제품 회전 디스크 몸체는 "μ"급 가공 기계 및 선삭 및 밀링으로 완성되는 알루미늄 합금 소재로 만들어졌습니다. 기어는 나선형 디자인을 채택하고 기어 정밀도는 최대 2 개이며 질화 처리 후 경도는 HRC52에 도달 할 수 있습니다.

디스크 표면 조립 후, 각 부품의 평행도와 수직성을 보장하기 위해 연삭 공정이 수행됩니다. 동시에이 제품은 사용 중 횡력 문제를 고려하고 디스크 표면의 측면 하중 아암 하중을 견디는 "교차 롤러 베어링"을 채택합니다!

이 모든 제품은 독일 HEIDENHAIN 각도 분석기로 테스트되며 기어 백래시 및 반복 된 공차가 완전히 검사됩니다.

중공 회전 스테이지의 특징

* 중공 구조

중공 회전 플랫폼의 턴테이블은 중공 구조이며, 서보 모터는 측면에 연결되어 금속 파이프에 와이어 파이프 및 와이어를 용이하게 설치합니다.

높은 반복 위치 정확도

중공 회전 플랫폼은 출력 토크를 증가시키기 위해 단일 단계 헬리컬 기어 감속을 채택합니다. 기어 정확도 등급은 5 등급 미만입니다. 또한 플렉시블 갭 조정 메커니즘은 두 개의 기어의 중심 거리를 변경하여 백래시를 제어함으로써 중공 회전 플랫폼을 비 웁니다. 반환 값은 매우 작으며 반복 위치 정확도는 5 아크 초 미만입니다.

* 높은 강성

중공 회전 플랫폼의 턴테이블은 정밀 교차 롤러 베어링 세트로지지됩니다. 베어링의 롤러는 90도 엇갈리게 배치되어 있으며 롤러 직경은 베어링의 내부 링과 외부 링 사이의 궤도 크기보다 약간 크므로 크로스 롤러 베어링이 있습니다. 베어링에 의해지지되는 서보 - 회전 플랫폼 턴테이블은 방사형, 축 방향 및 뒤집힘과 같은 다양한 모멘트를 견딜 수 있고, 그 강성은 종래 베어링의 10 배 이상이다.

* 높은 회전 정확도

서보 회전 플랫폼을 조립 한 후 플랫폼의 교차 롤러 베어링을 회전 중심으로 사용하고 턴테이블의 동축 성을 보장하기 위해 턴테이블의 외경과 끝면을 다시 연삭 (표준 급료가 수정 됨) , 병렬 처리 등을 포함한다. 공차.

* 모터 구성

중공 회전 플랫폼은 플랜지와 입력 샤프트 홀을 사용자 정의하여 인터페이스의 크기를 유연하게 변경할 수 있으며 모든 브랜드의 서보 모터와 스테핑 모터를 연결하는 데 적합합니다.

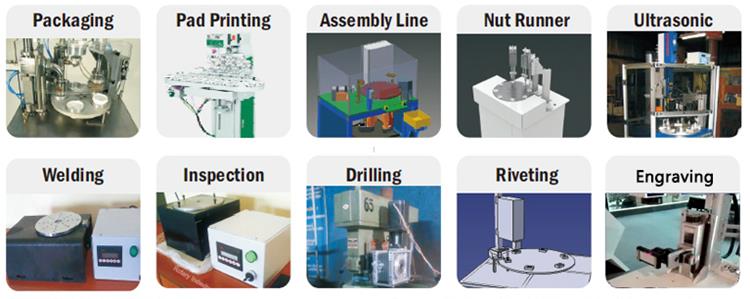

신청

1, CNC 인덱싱 장치

2, 로봇 조인트

도 3에서, 공작 기계의 제 4 가공 축

4, 군사 레이더

5, 자동 생산 라인
