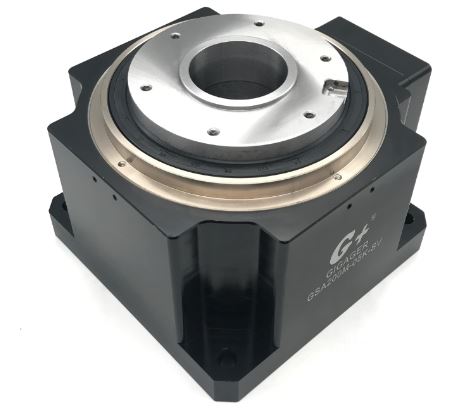

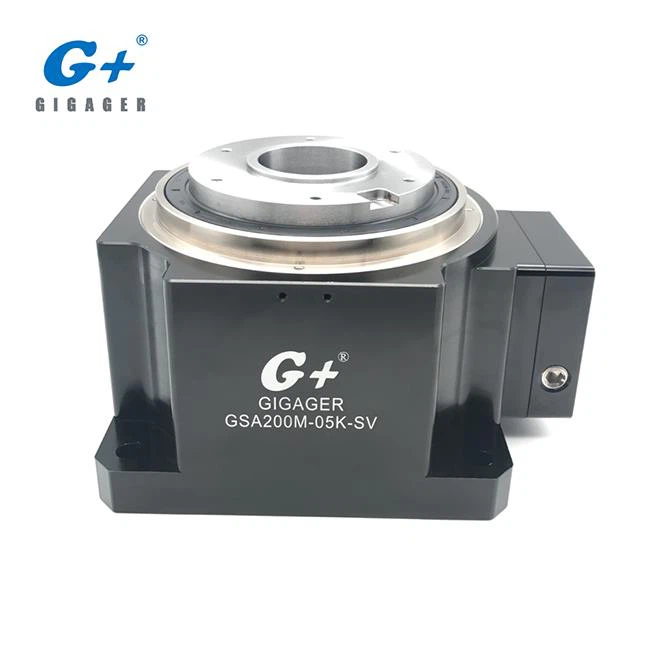

서보 모터 용 기어비 1 : 5 테이블 크기 200mm의 정밀 직각 회전 테이블 GSA200-05K-SV입니다. Precision Right Angle Rotary Table은 배선 및 배관을 더욱 편리하고 단순하게 만들어 주며, 복잡한 배선 및 배관 환경에서 특히 두드러집니다. 고 강성으로 설계된 몸체로 중공 로타리 테이블보다 더 큰 축 방향 하중을 견딜 수 있습니다.

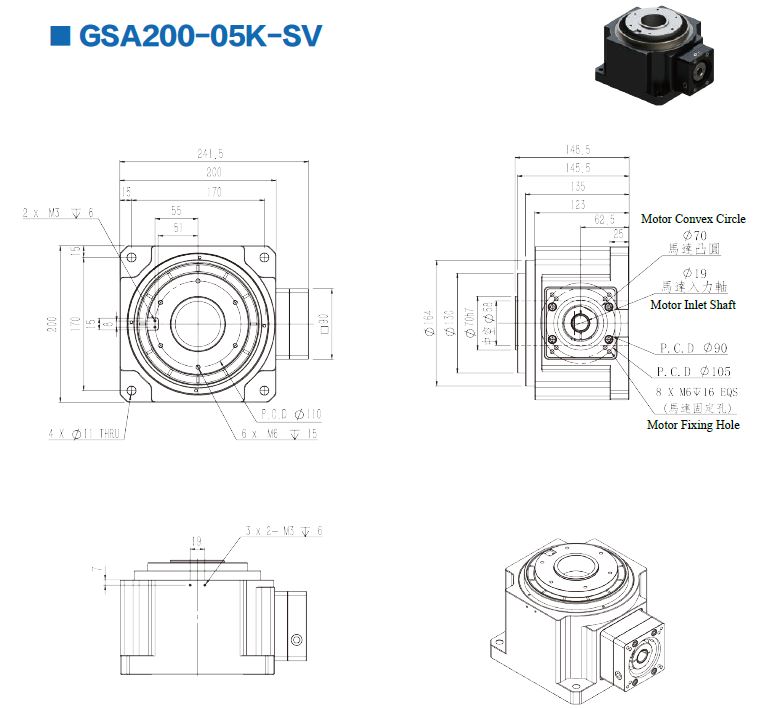

1. 정밀 직각 로터리 테이블 사양 GSA200-05K-SV
매개 변수 | ||
모터 유형 | 브랜드 750W SV 모터 | |
허용 토크 | Nm | 80 |
허용 입력 속도 | rpm | 2000 년 |
허용 축 방향 하중 | 엔 | 5000 |
반복성 | 비서 | ± 5 (0.001 °) |
플랫폼 평탄도 | mm | ± 0.005 |
백래시 | 최소 | ≦ 1 |
무게 | 킬로그램 | 18 |
모터 파라미터 | ||
상표 | 암호 | 모델 |
후지 | 에프 | GYS 751D5 |
미쓰비시 | 엠 | HF-KFS-73 |
파나소닉 | 피 | MSMD082G1U |
SANYO | 에스 | Q1AA07075D |
야스 카와 | 와이 | SGMAH-08A |
동양인 | 영형 | DX475 |
델타 | 티 | ECMA-C30807 |
* 서보 모터는 고객이 구성합니다. 위의 모델은 참고 용입니다.
2. 정밀 직각 로타리 테이블이란 무엇입니까?

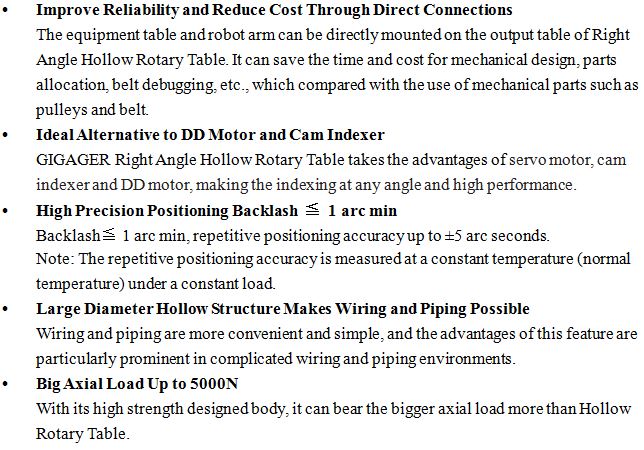

3. Precision Right Angle Rotary Table의 제품 특징은 무엇입니까?

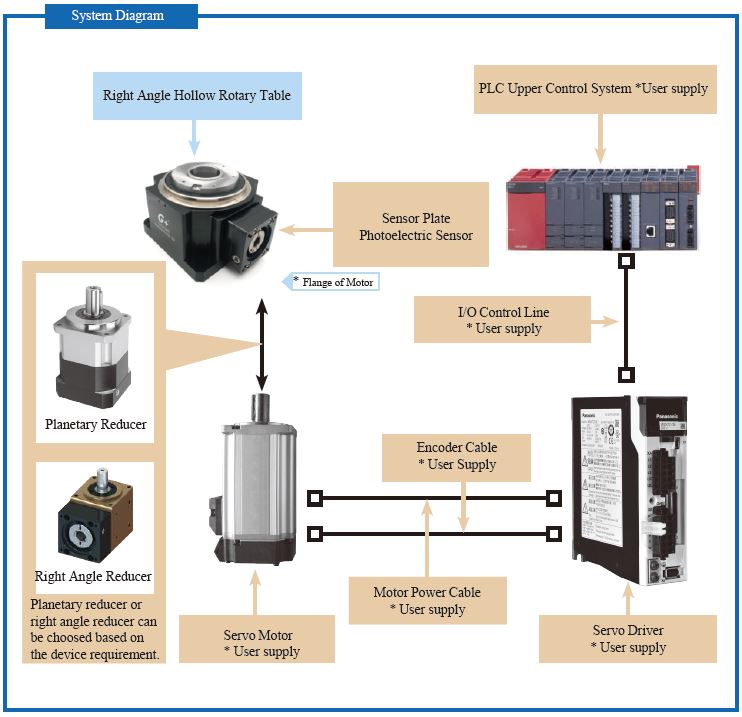

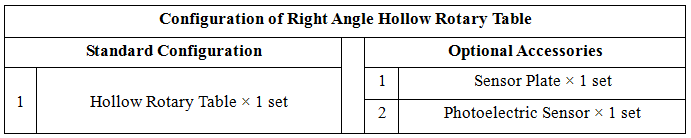

4. 정밀 직각 회전 테이블의 시스템 구성

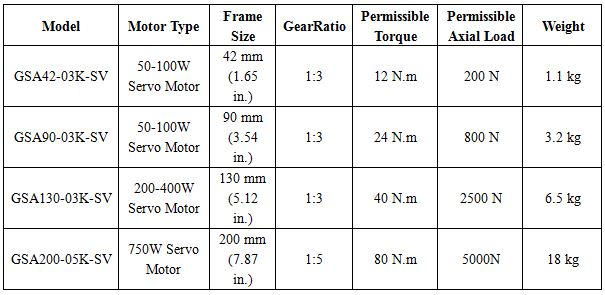

5. 사용 가능한 모델은 몇 개입니까?
자세한 내용은 첨부 된 카탈로그를 참조하십시오. (이 페이지에서 PDF 다운로드)

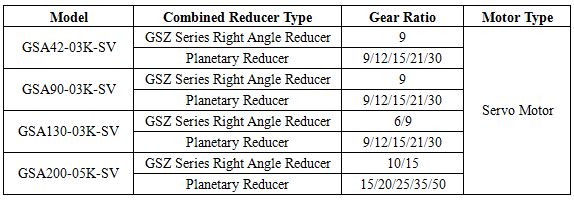

6. 더 큰 기어비 출력을 얻는 방법?

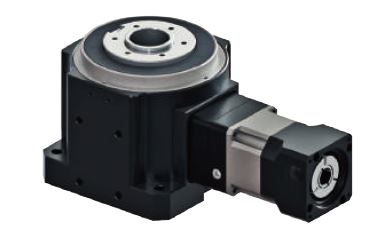

정밀 직각 회전 테이블과 유성 감속기의 결합
정밀 직각 회전 테이블과 직각 감속기의 결합
7. 정밀 직각 회전 테이블을 사용할 수있는 장치의 유형은 무엇입니까?
자세한 동영상을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. 내 장치에 맞는 모델을 선택하는 방법은 무엇입니까?
중공 로터리 액츄에이터의 모델 선택에 대한 자세한 내용은 카탈로그의 모델 선택 페이지를 참조하십시오.
9. 정밀 직각 회전 테이블에 서보 모터를 설치하는 방법은 무엇입니까?
카탈로그를 참조하거나 기술 영업부에 문의하십시오.

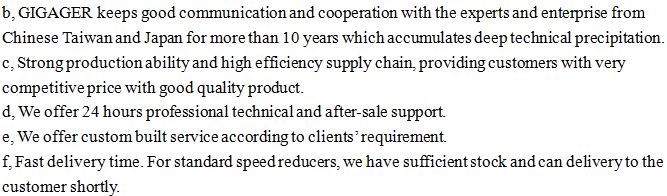

10. GIGAGER를 선택하는 이유는 무엇입니까?

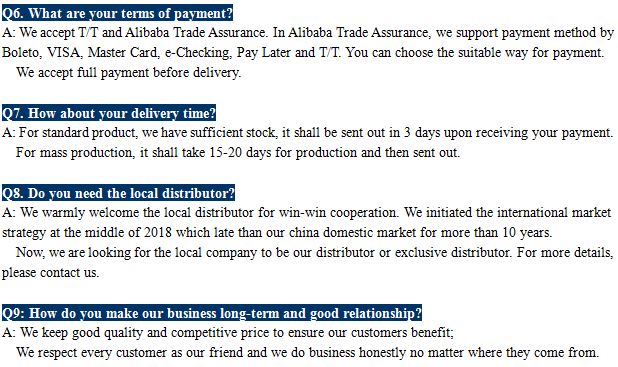

11. FAQ
주 1 : 토크 단위 변환
토크 단위 | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 파운드 |
1 Nm | 1 | 102 | 0.10197 | 10.197 | 0.7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8.8509 × 10-2 |
1 kgf.m | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7.233 × 10-2 | 0.8680 |
1 lbf.ft | 1.356 | 1.356 × 102 | 0.1383 | 13.83 | 1 | 12 |
1 파운드 | 0.113 | 11.3 | 1.152 × 10-2 | 1.152 | 8.333 × 10-2 | 1 |
주 2 : 각도 단위
각도 단위 | 값 | 상징 | 속기 |
정도 | 1/360 Circle | ° | Deg |
아크 분 | 1/60도 | '(소수) | arcmin, amin, MOA |
아크 - 초 | 1/60 arcmin | "(이중 소수) | 아르세 크 |
1/1000 아크 초 | 1/1000 arcsec | 매스 |
