캠 인덱싱 드라이브

캠 인덱서

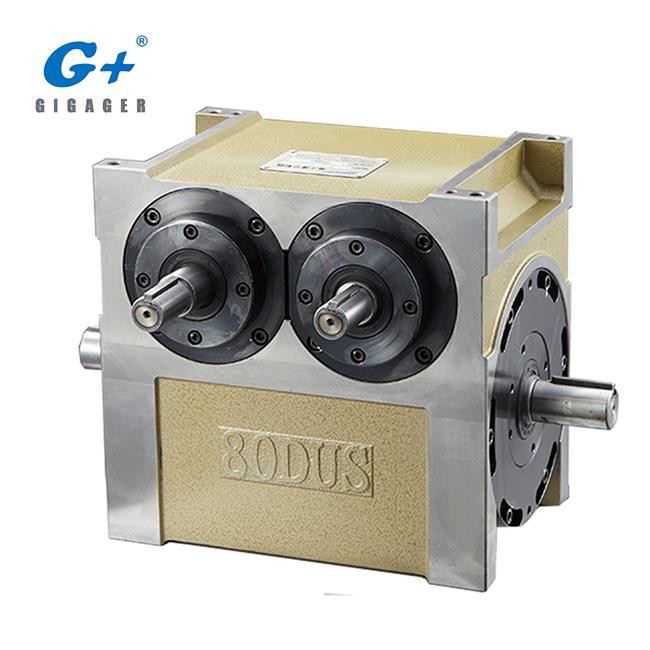

GIGAGER는 중국 본토에서 가장 초기의 Cam Indexer 제조업체 중 하나로서 10 년 이상 중국에서 Cam Indexing Drive의 선두 브랜드였습니다. GIGAGER 캠 인덱서는 가장 정밀하고 최첨단 기술을 활용하여 GIGAGER Shenzhen Factory에서 제조 및 조립됩니다. GIGAGER 각 지형 캠 인덱서는 품질, 반복성 및 정확성을 약속합니다. 캠 인덱서는 전자 부품 조립 기계, 식품 포장 기계 및 품질 검사 기계를 포함한 광범위한 응용 분야에 적합합니다. GIGAGER 범위의 캠 인덱서는 Huawei, Foxconn, Han 's Laser, Johnson Electric 등 중국의 유명한 시스템 통합 업체 및 유명 공장에서 신뢰할 수 있습니다.

1. 캠 인덱서 란 무엇입니까?

캠 스플리터, 캠 인덱싱 드라이브, 캠 인덱싱 포지셔너 또는 글로 보이이드 캠 인덱서라고도하는 캠 인덱서는 큰 전달 토크, 높은 인덱싱 정확도, 안정된 작동, 컴팩트 한 구조, 자동 잠금 기능이 특징 인 간헐적 인 모션을위한 메커니즘입니다 위치 결정 중, 소형, 저소음, 고속 성능 및 긴 수명.

2. GIGAGER Cam 인덱싱 드라이브의 제품 기능은 무엇입니까?

GIGAGER 캠 인덱싱 포지셔너는 부드러운 인덱싱 및 긴 수명을 위해 롤링 컨택트를 사용합니다. 그루브 휠 메커니즘, 래칫 메커니즘, 불완전 기어 메커니즘 및 공압 제어 메커니즘과 같은 기존 메커니즘을 대체하기위한 이상적인 제품입니다.

GIGAGER 예압은 강성을 제공하고 제로 백래시를 허용하여 고정밀 도로 매우 안정적인 안정화 시간을 제공합니다. 업계 최대 직경의 니들 롤러 캠 종 동자와 함께 견고한 캠 및 터렛 설계로보다 높은 부하 용량이 가능합니다. 이러한 기능 덕분에 GIGAGER 캠 인덱서 포지셔너는 전국적으로 엔지니어를 선택할 수 있습니다.

• 정밀 주행 메커니즘

인덱싱 또는 정지시 팔로워는 지정된 위치에서 제 위치에 고정되므로 잠금 요소가 필요 없습니다.

• 고속 성능

테이퍼 진 리브에 예하 중을 적용하여 백래시가 완전히 제거됩니다.

기계 가공 된 캠 및 캠 종 동자를 사용하여 안정적인 고속 작동이 가능합니다. 충분히

제어 된 가속은 하중 또는 진동으로 인한 충격을 최소화합니다.

• 원활한 전달

포대는 각도에 관계없이 모든 위치에서 계속 회전하도록 설계되어 있으므로

및 / 또는 가속)에서, 구동 전달은 매끄럽고 진동 및 소음이 없다.

• 단순 메커니즘

캠과 포탑만으로 구성. 불필요한 부품이없고, 간헐적으로 필요한 동작을 제공합니다.

• 높은 인덱싱 정확도

GIGAGER의 인덱스 드라이브 내에서 특별히 설계된 캠 팔로워는 높은 하중을 보장합니다.

높은 인덱싱 정확도와 높은 토크를 유지하면서도 성능을 발휘합니다. 색인 생성 정확도

의 표준 모델은 ± 30 초입니다. 그러나 높은 인덱싱 정확도를 제공하는 모델

요청시 제공됩니다.

• 모션 커브

수정 된 사다리꼴 커브 (고속 및 저 부하 용), 수정 사인 곡선 (for

중간 / 고속 및 중간 하중), 수정 된 일정 속도 곡선 (저속 및

과부하)은 필요한 어플리케이션에 따라 사용 가능합니다.

3. GIGAGER 캠 인덱서의 구조와 구조

GIGAGER 캠 인덱스 드라이브는 위 그림과 같이 입력축에 설치된 글로 보이 덜 캠이 출력축에 고정 된 터렛과 짝을 이루도록 설계되었습니다. 터릿의 외주면에 반경 방향으로 매설 된 캠 팔로워는 캠의 테이퍼 진 리브와 각각의 벽면에 선형 접촉하게된다.

입력축이 회전하면, 캠 팔로워는 주어진 변위 곡선을 따라 출력 터릿을 회전시키면서 리브의 벽면을 따라 롤링한다. 리브가 캠의 끝면과 평행 한 영역, 즉 정적 범위에서 종 동륜은 축을 중심으로 회전하지만 터렛 자체는 회전하지 않습니다.

테이퍼 리브는 항상 2 개 또는 3 개의 캠 종 동자와 접촉하여 입력 샤프트의 회전이 출력 샤프트에 균등하게 전달 될 수 있습니다.

테이퍼 리브의 캠 표면과 캠 종 동부 사이에 백래시가 있으면 캠 인덱서가 손상 될 수 있습니다.

이 백래시는 입력축을지지하는 편심 플랜지를 회전시키고 입력축과 출력축 사이의 거리를 짧게하여 완전히 제거 할 수 있습니다. 인덱싱 드라이브의 강성은 캠 종 동자와 캠의 탄성 영역 내에서 예압을 적절하게 조정하여 향상시킬 수 있습니다.

그 구조와 기능은 globoidal 캠과 캠 종 동자의 조합에서 가장 뛰어난 특징이며 고속 작동이 가능합니다.

4. 사용 가능한 모델은 몇 개입니까?

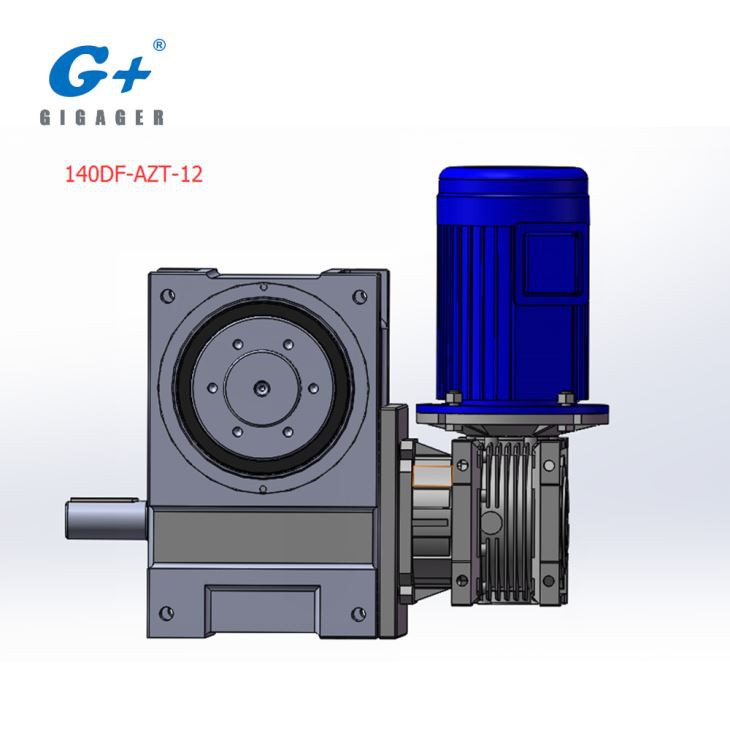

Gigager Cam Index 드라이브는 출력 부분의 구성으로 샤프트 모델, 플랜지 모델, 플랜지 샤프트 모델, 테이블 모델, 초박형 테이블 모델, Sway 모델, Paradex 모델, 리프팅 메커니즘 맞춤형 모델, 아날로그 5 축 모델, 축 커플 링 장치, 트리플 샤프트 캠 인덱서.

또한 특수 치수 맞춤 서비스 및 특수 캠 제작을 지원합니다.

자세한 내용은 제품 카탈로그 영업 담당자에게 문의하십시오.

5. 어떤 유형의 장치가 Cam Indexer를 사용할 수 있습니까?

캠 인덱서는 CNC 인덱싱 장치, 회전 스테이지, 전자 부품 조립 기계, 석고 용기 제조 장비, 식품 충전 및 포장 기계, 다양한 조립 및 검사 장비와 같은 많은 응용 분야에 적용 할 수 있습니다.

더 많은 응용 프로그램을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. 내 장치에 맞는 모델을 선택하는 방법?

기본적으로 다음 정보가 필요합니다. 기술 영업에 제출하십시오.

로딩의 무게는 얼마입니까? 치수? 불규칙한 물체 또는 일반 물체?

b, 스테이지 재질 : 스틸 또는 알루미늄, 또는 _________, 외경 = ______ mm, 두께 = _______ mm

c, 얼마나 많은 분할? 아니면 동작은 어때?

d, 각 투어 기간 = 회전 시간 + 위치 시간, _________Second = ________ + _________ 초

e, Fixture 무게 : ____________ kg / 개

f, 사진, 그림 또는 장치에 대한 추가 정보

우리 엔지니어는 귀하의 요구 사항에 따라 적절한 모델을 조언한다.

캠 인덱싱 드라이브의 모델 선택에 대한 자세한 내용은 카탈로그의 모델 선택 페이지를 참조하십시오.
