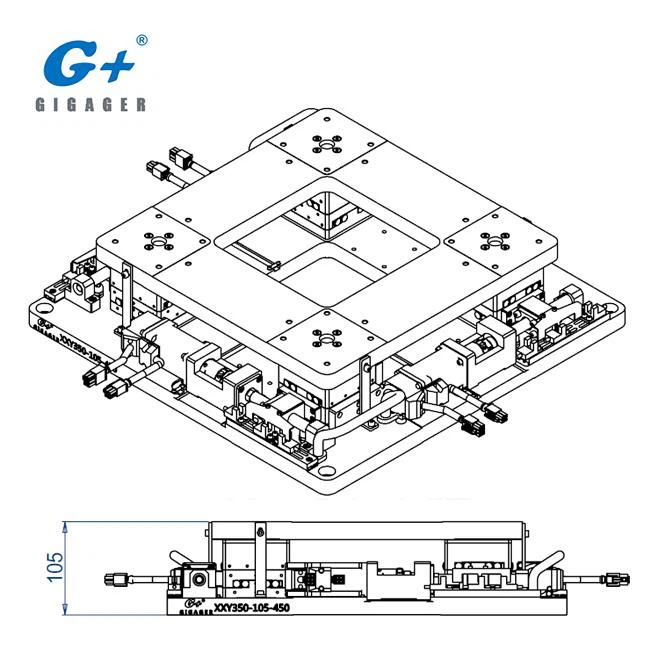

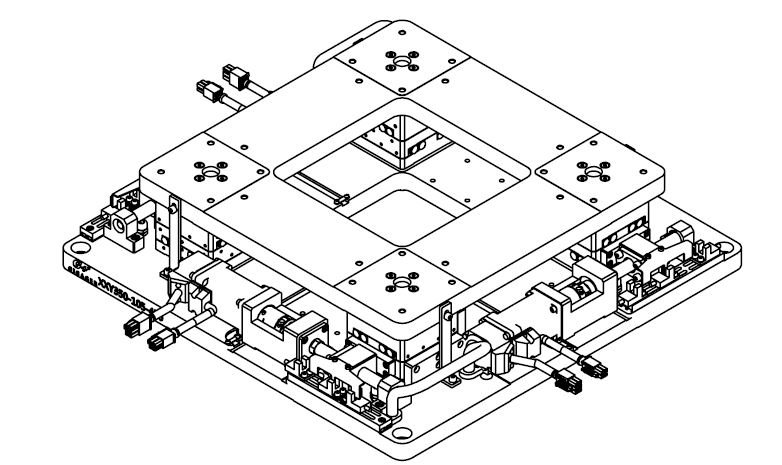

GIGAGER XXY 웨이퍼 정렬 스테이지 XXY350-105-450 (XXY 정렬 스테이지 또는 UVW 스테이지라고도 함). GIGAGER는 사용자의 다양한 디자인 요구를 충족시키기 위해 중공 설계와 견고한 설계를 모두 제공합니다. 3 축의 컴팩트 한 디자인으로 전체 높이를 크게 줄여 가볍고 얇아지고 공간을 절약합니다.
1. XXY 웨이퍼 정렬 단계 XXY350-105-450의 사양
작업 테이블 | 350x350 | 정확도 수준 | G : 2μm |
기본 크기 | 450x450 | B : 5μm | |

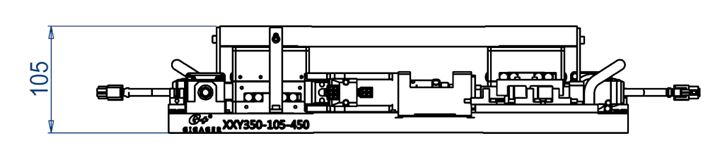

신장 | 105 | P : 10μm | |
선형 스트로크 | ± 5 | N / H : 20μm | |
동작 각도 | ± 2.3 ° | 드라이버 나사 | 1202 년 |
동작 평탄도 | ± 0.03 | 로드 제안 | 수평 ≤100KG |
운전사 | 서보 모터 100W | 표면 처리 | 아노다이징 샌드 블라스트 처리 |

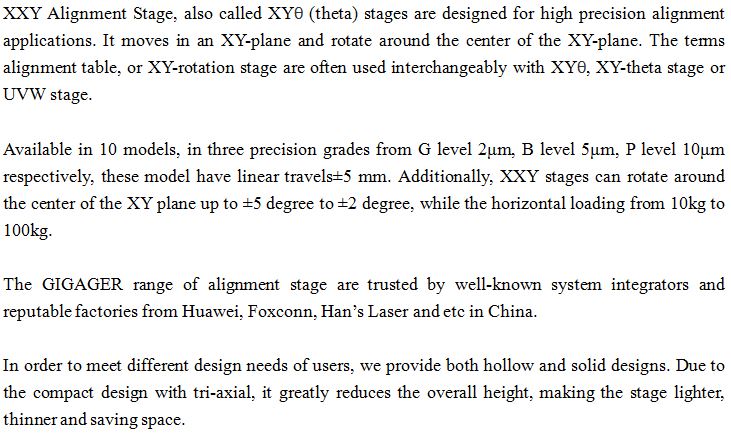

2. XXY 웨이퍼 정렬 단계는 무엇입니까?
3. GIGAGER XXY Wafer Alignment Stage의 제품 특징은 무엇입니까?
4. GIGAGER XXY 웨이퍼 정렬 단계의 동작 모드
* A, B, C는 로타리 축, D는 슬레이브 축
5. 사용 가능한 모델은 몇 개입니까?
6. 어떤 종류의 장치가 XXY 웨이퍼 정렬 단계를 사용할 수 있습니까?
|
|
전자 검사 장치 | 다축 CNC 장비 |
|
|
라미네이팅 머신 | 속이는 사람 |
|
|
| 레이저 가공 장치 | 연마기 |
비디오 링크 : https://youtu.be/N5LYWt6WYIU
더 많은 응용 프로그램을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. 내 장치에 맞는 모델을 선택하는 방법?
모델 선택 제안은 엔지니어에게 문의하십시오.

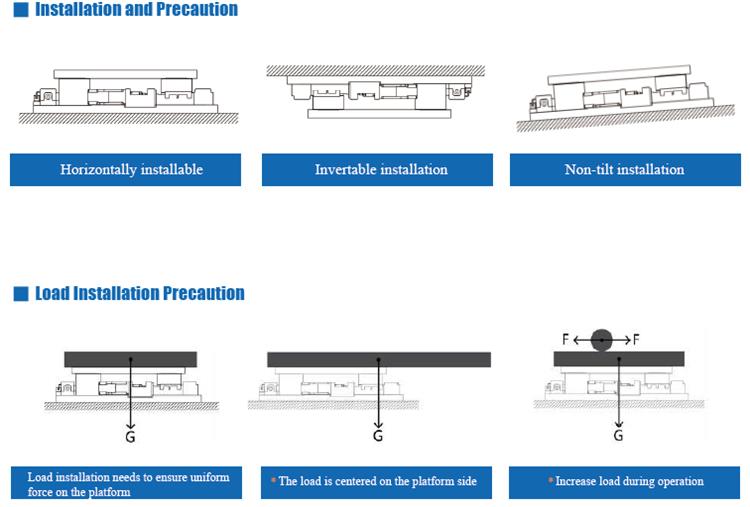

8. XXY 웨이퍼 정렬 단계를 설치하는 방법은 무엇입니까?
9. GIGAGER를 선택하는 이유는 무엇입니까?

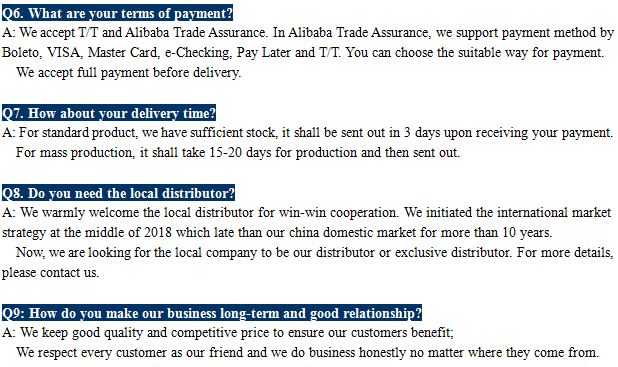

10. FAQ
11. 관련 지식
유틸리티 모델은 UVW 정렬 플랫폼을 개시한다. UVW 정렬 플랫폼은베이스와,베이스 상에 배치 된 회전 샤프트와, 작업 테이블과, 작업 테이블과베이스 사이에 배치 된 베어링과, 작업 테이블과 회전 샤프트를 연결하는 슬라이드 웨이를 포함한다. 회전축은 U 회전축, V 회전축, W 회전축 및 협동 회전축을 포함한다. 회전축은 모터, 축 커플 링 및 나사로드로 구성되며, U 회전축, V 회전축 및 W 회전축은 평행하게 동일 평면 상에 배치된다. UVW 정렬 플랫폼은 간단한 구조, 높은 정렬 속도, 높은 효율, 강한 안정성 및 강한 하중 수용력을 가지며 특별한 요구 사항의 정렬에 적합합니다.
