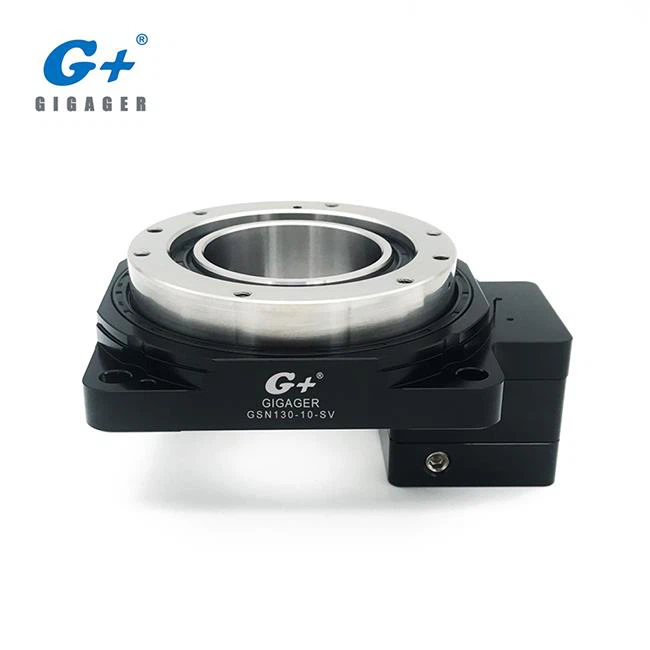

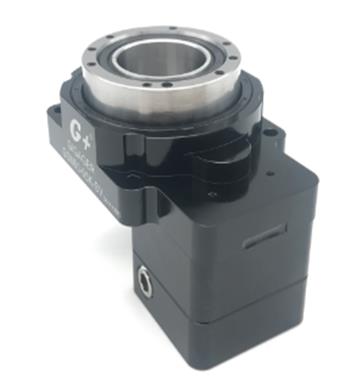

SV 형 중공 축 서보 모터 용 로터리 테이블

GIGAGER Hollow Rotary Table의 SV 형은 중공 로터리 스테이지라고도 부르며 모션 제어 어플리케이션 용 서보 모터 기어 박스 용으로 특수 설계되었습니다. 서보 모터의 유연성을 최대한 활용하여 설계자가 메커니즘 설계를보다 자유롭게 할 수 있습니다.

• Separate Table은 디자인을보다 자유롭게 만듭니다.

• 대구경 중공 형 출력 테이블

• 높은 위치 결정 정확도 ≦ 1

• 높은 토크 출력

• 서보 모터 선택에 대한 높은 유연성

• 높은 비용 성능

1. 빈 로타리 테이블이란 무엇인가?

Hollow Rotary Table은 아주 새로운 종류의 회전식 부하 장치입니다. 높은 전달 효율, 고정밀, 고 강성 및 고비용 성능을 통합 한이 제품은 서보 모터, 캠 인덱서 및 DD 모터의 장점을 결합하여이 세 제품 간의 균형을 이룹니다.

상단 나선형 베벨 기어와 접촉면 치형 표면의 최적화 된 설계를 채택하여 균일 한 하중을 발생시키고 높은 토크 출력을 허용합니다. 유성 기어 감속기 또는 직각 감속기와 결합 할 때 기어비는 1 : 180까지 커야합니다.

기어는 고강도 침탄 합금강으로 만들어지며 침탄 후 치아 표면의 경도는 HRC60 ± 2 °에 도달 할 수 있습니다.

중공 로터리 액츄에이터는 서보 모터가 장착되어있어 어떤 각도로든 세그먼트를 만들 수있어 캠 인덱서가 달성 할 수없는 숫자 컨트롤을 충족시킬 수 있습니다. 단시간에 관성 부하의 위치 결정을 실현할 수있는 다이렉트 드라이브 모터와 위치 결정 정밀도가 비슷합니다.


자이로 테스트 데모	미니 AB 로터리 축 (CNC 4 축 및 5 축)

2. SV 형 중공 로타리 테이블의 제품 특징은 무엇입니까?

• 직접 연결을 통한 신뢰성 향상 및 비용 절감

장비 테이블과 로봇 암은 중공 로타리 테이블의 출력 테이블에 직접 장착 할 수 있습니다. 도르래 및 벨트와 같은 기계 부품 사용에 비해 기계 설계, 부품 할당, 벨트 디버깅 등의 시간과 비용을 절약 할 수 있습니다.

• 최대 1 : 180의 대형 기어비가 가능합니다.

Planetary Reducer 또는 Right Angle Gearbox의 조합으로 기어비는 1 : 180까지 커집니다.

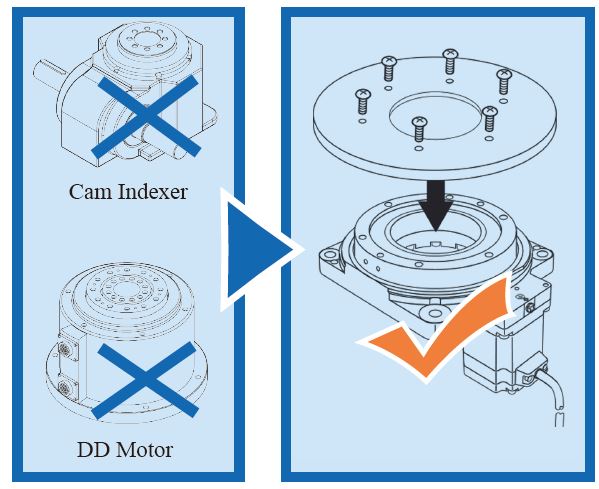

DD 모터 및 캠 인덱서에 이상적인 대안

GIGAGER Hollow Rotary Table은 서보 모터, 캠 인덱서 및 DD 모터의 장점을 활용하여 어떤 각도에서나 고성능으로 인덱싱을 수행합니다.

• 백래시가없는 고정밀 포지셔닝

비 백래시, 최대 ± 5 arc sec의 반복적 인 포지셔닝 정확도, 포지셔닝 정확도 ≦ 1 arc min.

참고 : 반복적 인 위치 결정 정확도는 일정한 온도에서 일정한 온도 (상온)에서 측정됩니다.

• 대구경 중공 구조로 배선 및 배관 가능

배선 및 배관이보다 편리하고 간단하며이 기능의 장점은 특히 복잡한 배선 및 배관 환경에서 두드러집니다.

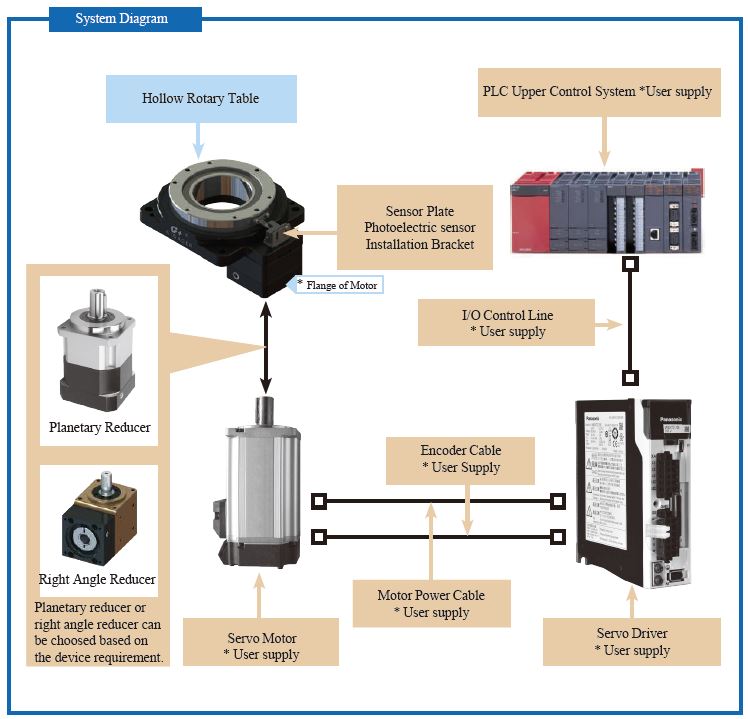

3. SV 형 중공 로터리 테이블 의 시스템 구성

SV 형 중공 로터리 테이블 구성
표준 구성		옵션 액세서리
1	중공 로타리 테이블 × 1 세트	1	센서 플레이트 × 1 세트
		2	광전 센서 × 1 세트
		삼	센서 브라켓 × 1 세트

4. 사용 가능한 모델은 몇 개입니까?

모델	베어링 유형	프레임 크기	기어비	허용 토크	허용 속도	관성 부하의 허용 모멘트
GSN60-05K-SV	크로스 롤러 베어링	60 mm (2.36 in.)	1 : 5	5.2 Nm	300 rpm (테이블)	5 Nm
GSN85-05K-SV	크로스 롤러 베어링	85 mm (3.35 in.)	1 : 5	8 Nm	300 rpm (테이블)	10 Nm
GSN85-18K-SV	크로스 롤러 베어링	85 mm (3.35 in.)	1:18	3.2 Nm	150 rpm (테이블)	10 Nm
GSN130-10K-SV	크로스 롤러 베어링	130 mm (5.12 in)	1:10	32 Nm	250 rpm (테이블)	50 Nm
GSN130-18K-SV	크로스 롤러 베어링	130 mm (5.12 in)	1:18	20 Nm	150 rpm (테이블)	50 Nm
GSN200-10K-SV	크로스 롤러 베어링	200 mm (7.87 in.)	1:10	65 Nm	250 rpm (테이블)	100 Nm
GSN200-18K-SV	크로스 롤러 베어링	200 mm (7.87 in.)	1:18	50 Nm	150 rpm (테이블)	100 Nm
GSB60-05K-SV	테이퍼 롤러 베어링	60 mm (2.36 in.)	1 : 5	5.3 Nm	350 rpm (테이블)	5 Nm
GSB100-08K-SV	테이퍼 롤러 베어링	100 mm (3.94 in.)	1 : 8	26 Nm	250 rpm (테이블)	30 Nm
GSB130-10K-SV	테이퍼 롤러 베어링	130 mm (5.12 in)	1:10	48 Nm	200 rpm (테이블)	35 Nm
GSB200-10K-SV	테이퍼 롤러 베어링	200 mm (7.87 in.)	1:10	65 Nm	200 rpm (테이블)	45 Nm

자세한 내용은 첨부 된 카탈로그를 참조하십시오. (이 페이지에서 PDF 다운로드)

5. 더 큰 기어비 출력을 얻으려면 어떻게해야합니까?

적용 분야에 따라 더 큰 기어비가 필요하며 할로우 로터리 테이블과 유성 감속기 또는 직각 기어 박스를 결합하여 얻을 수 있습니다. 아래는 다양한 기어비에 대한 조합 목록입니다.

시리즈	모델	복합 감속기 유형	기어비	장착 모터 타입
GSN	60	GSZ 시리즈 직각 감속기	15 명	서보 모터
	60	유성 감속기	15/20/25/35/50
	85	GSZ 시리즈 직각 감속기	10/15/54
	85	유성 감속기	15/20/25/35/50/54/72/90/180
	130	GSZ 시리즈 직각 감속기	20/30/36/54
	130	유성 감속기	30/40/50/54/70/72/90/100/126/180
	200	GSZ 시리즈 직각 감속기	20/30/36/54
	200	유성 감속기	30/50/54/72/90/126/180
GSB	60	GSZ 시리즈 직각 감속기	15 명	서보 모터
	60	유성 감속기	15/20/25/35/50
	85	GSZ 시리즈 직각 감속기	16/24
	85	유성 감속기	24/32/40/56/80
	130	GSZ 시리즈 직각 감속기	20/30
	130	유성 감속기	30/40/50/70/100
	200	GSZ 시리즈 직각 감속기	20/30
	200	유성 감속기	30/40/50/70/100

중공 로터리 테이블과 유성 감속기의 결합

중공 로터리 테이블과 직각 감속기의 결합

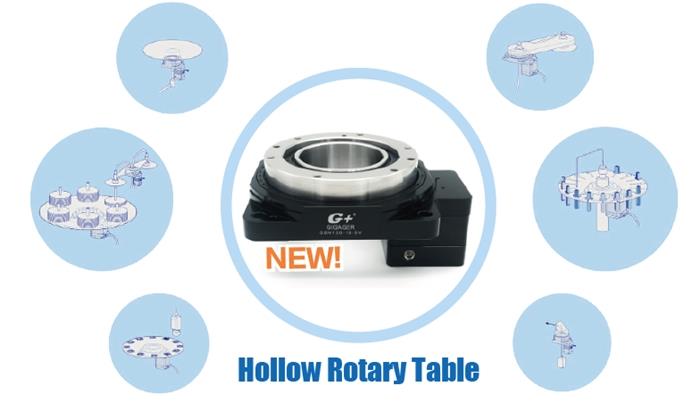

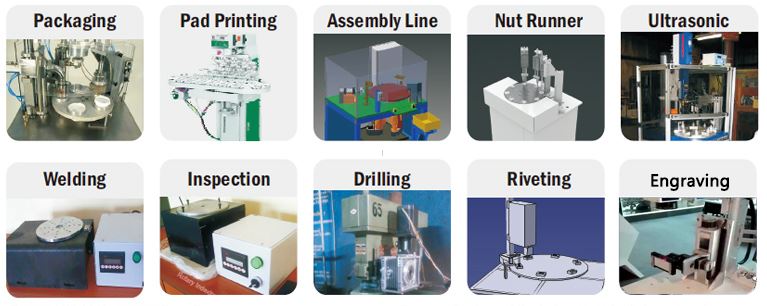

6. 중공 로터리 액추에이터를 사용할 수있는 장치의 유형은 무엇입니까?

할로우 로타리 테이블은 CNC 인덱싱 장치, 회전 스테이지, 군사 레이더, 레이저 마킹 머신, 자이로 테스트, 중력 센서 테스트, 휴대 전화의 전자 나침반 테스트 및 기타 정밀 전자 제품과 같은 많은 애플리케이션에 적용 할 수 있습니다. 그것은 또한 로봇 팔 관절, 자동화 생산 라인, 시험 장치, 레이저 절단 등에 사용될 수 있습니다.
