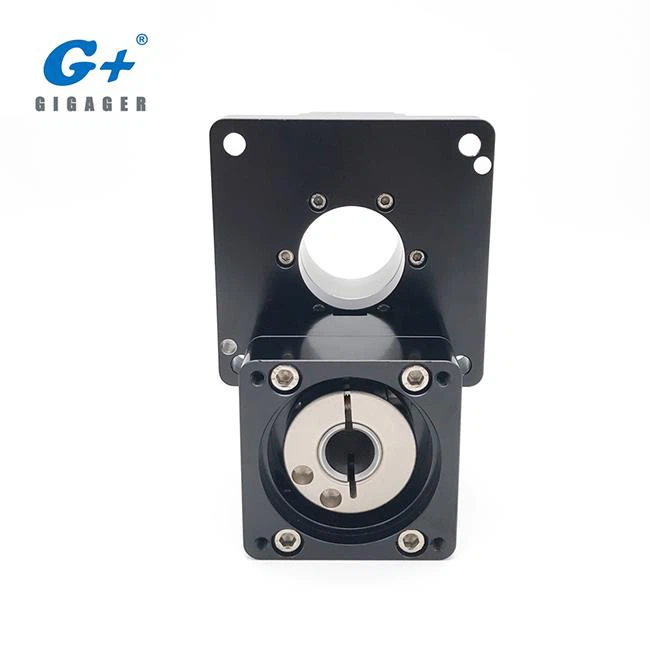

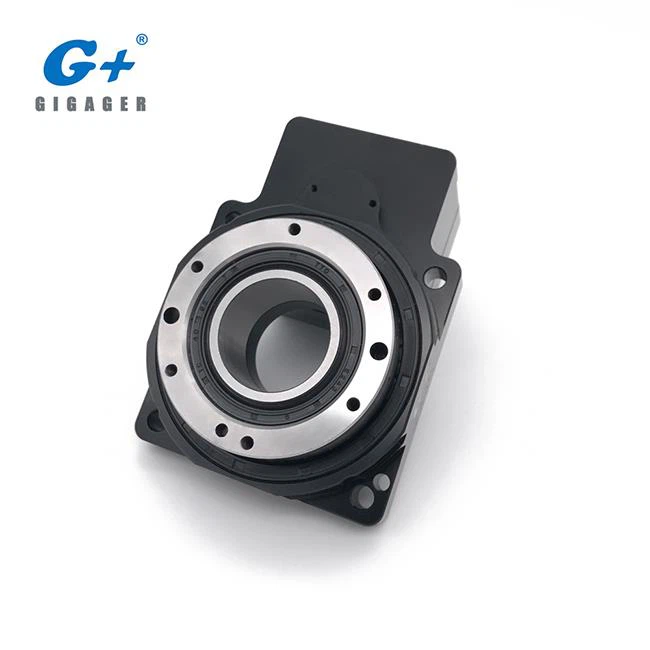

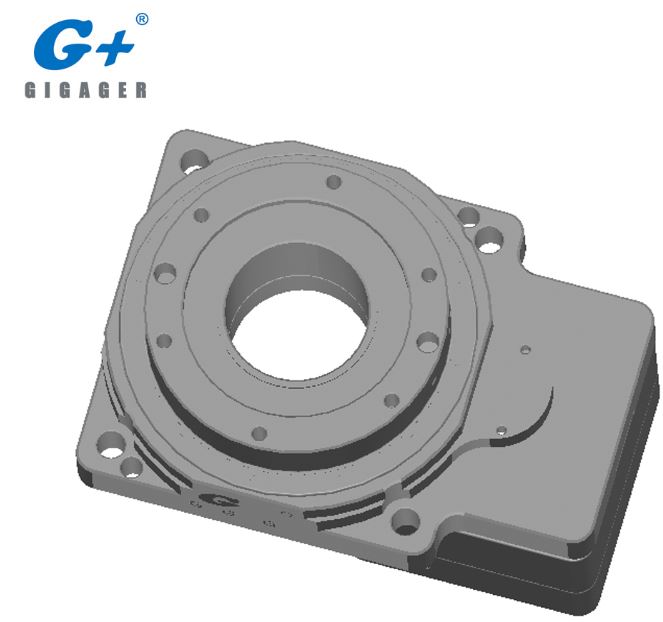

서보 모터 용 중공 로타리 테이블

이것은 서보 모터 용 테이블 크기 85mm 기어비 1 : 5의 중공 로타리 테이블 모델 번호 GSN85-05K-SV입니다. GIGAGER Hollow Rotary Table은 중공 형 로타리 스테이지라고도하며 모션 제어 어플리케이션 용 서보 모터 기어 박스 전용으로 설계되었습니다. 서보 모터의 유연성을 최대한 활용하여 설계자가 메커니즘 설계를보다 자유롭게 할 수 있습니다.

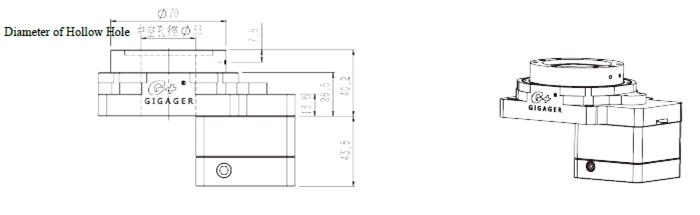

1. GSN85-05K-SV 형의 사양

* 서보 모터는 고객이 구성합니다. 위의 모델은 참고 용입니다.

2. 빈 로타리 테이블이란 무엇인가?

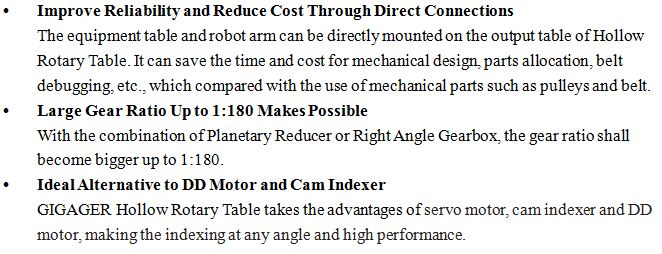

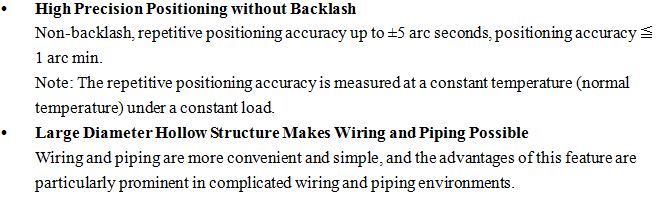

3. SV 형 중공 로타리 테이블의 제품 특징은 무엇입니까?

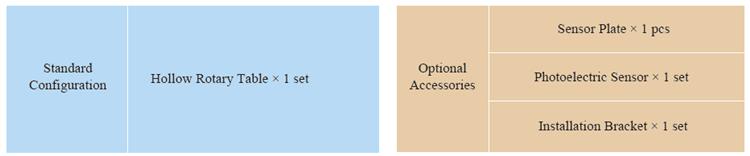

4. SV 형 중공 로타리 테이블 의 시스템 구성

5. 사용 가능한 모델은 몇 개입니까?

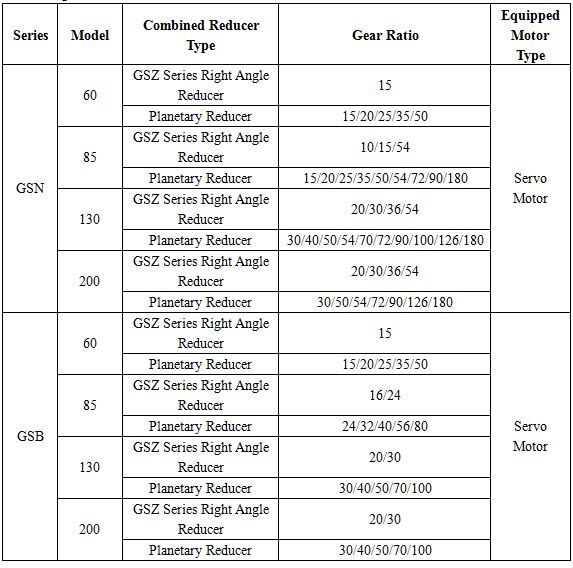

6. 더 큰 기어비 출력을 얻는 방법?

중공 로터리 테이블과 유성 감속기의 결합

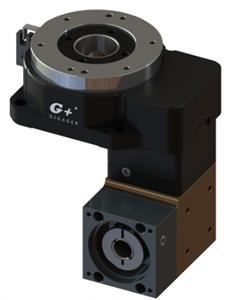

중공 로터리 테이블과 직각 감속기의 결합

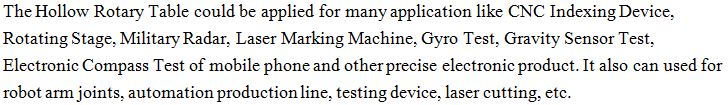

7. 중공 로타리 엑츄에이터를 사용할 수있는 장치 유형은 무엇입니까?

데모 비디오 링크 :

에이. 자이로 테스트 데모 https://youtu.be/PwKiObIMXRM

비. 4 축 또는 5 축 데모 https://youtu.be/L9gheXQ6zLc

자세한 동영상을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. 내 장치에 맞는 모델을 선택하는 방법은 무엇입니까?

중공 로터리 액츄에이터의 모델 선택에 대한 자세한 내용은 카탈로그의 모델 선택 페이지를 참조하십시오.

9. GIGAGER를 선택하는 이유는 무엇입니까?

10. 관련 지식

얼마나 많은 종류의 감속기가 있습니까?

웜 기어 감속기, 고조파 감속기 및 유성 기어 감속기의 세 가지 일반적인 유형이 있습니다. 또한 NMRV 웜 기어 감속기, R 시리즈 감속기, F 시리즈 감속기, K 시리즈 감속기, S 시리즈 감속기, TKM 이중 곡선 감속기, TRC 경질 표면 감속기, HG 직선 샤프트 감속기, 기어 감속기, 유성 기어 감속기 등의 다른 감속기가 있습니다.

감속기의 작동 원리는 무엇입니까?

감속기는 더 높은 속도를 더 낮은 속도로 변환 할 수 있습니다. 그것은 생산에 널리 사용됩니다. 어떻게 작동하는지 알고 있습니까? GIGAGER에서 살펴 보겠습니다.

감속기는 크고 작은 기어와 함께 작동합니다. 입력축의 기어 치가 출력축의 대형 기어와 맞물림하므로 입력축의 치차 수가 기어비에 따라 출력축의 대형 치차의 잇수보다 적고, 회전 비는 반비례입니다. 동력원 (모터 등) 또는 다른 변속기기구의 고속 운동이 입력 기어 샤프트를 통해 출력 샤프트로 전달 될 때, 출력 샤프트는 입력 샤프트보다 낮은 저속 운동을 받게되고 감속의 목적 달성.

상기 원칙에 따라 동작하는 감속기는, 원동기와 작업기 또는 액추에이터의 정합 속도 및 전달 토크로서 기능하여, 현대의 기계 장치에 널리 사용된다.

GIGAGER 할로우 로타리 테이블 특징 및 크기

중공 로타리 테이블, 설치 크기 60, 85, 130, 200, 모터 또는 모터없이 선택하십시오. 테이블 표면은 큰 관성을 견딜 수 있으며, 통합 설계는 크로스 롤러 베어링 앵글과 고 강성 회전 테이블을 제공합니다.

GIGAGER 빈 로타리 테이블 특성 :

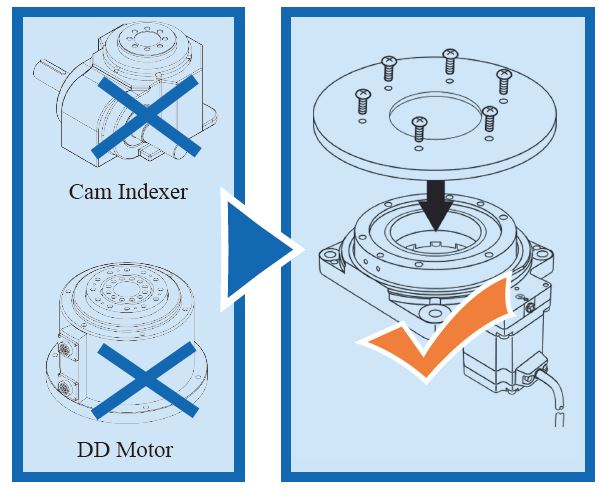

1. 직접 연결 : 신뢰성을 높이기위한 심플한 디자인.

2. 큰 직경 중공 회전 플랫폼 : 간단한 배선 및 배관.

3. 정확한 포지셔닝이 가능합니다.

4. 단시간 위치 결정 : 단시간에 관성 하중의 위치 결정을 달성합니다.
