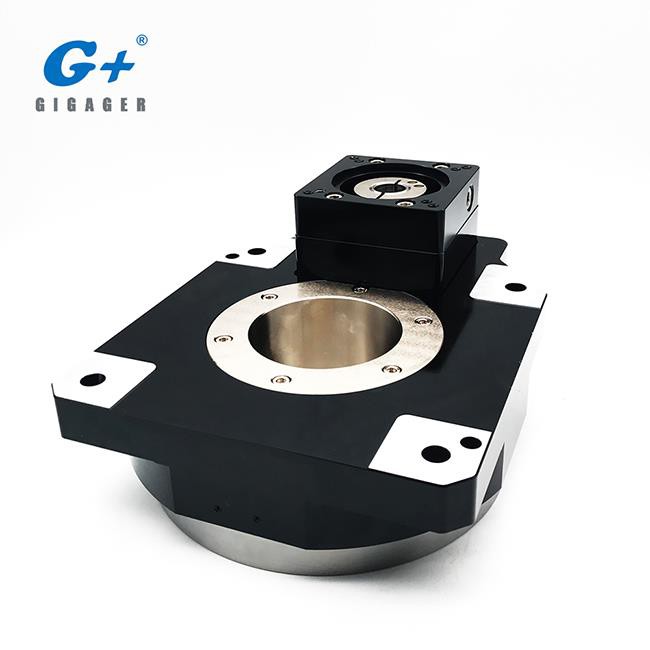

이것은 서보 모터 용 테이블 크기 130mm 기어비 1:10의 중공 로타리 테이블 모델 번호 GSB130-10K-SV입니다. GIGAGER Hollow Rotary Table은 중공 형 로타리 스테이지라고도하며 모션 제어 어플리케이션 용 서보 모터 기어 박스 전용으로 설계되었습니다. CCD Test Machine에 적용 할 수 있으며 서보 모터의 유연성을 최대한 활용하여 설계자가 메커니즘 설계를보다 자유롭게 할 수 있습니다.

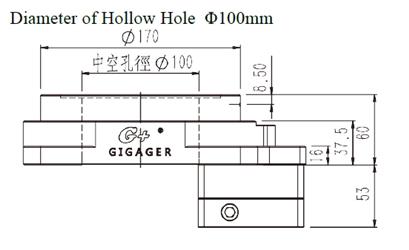

1. 모델명 GSB130-10K-SV 사양
매개 변수 | ||
모터 유형 | 브랜드 200-400W SV 모터 | |
로타리 플랫폼 베어링 | 테이퍼 롤러 베어링 | |
허용 토크 | Nm | 48 |
허용 속도 | rpm | 200 (테이블 표면) |
기어비 | 1:10 | |
관성 모멘트 | kg.m 2 | 9216 × 10-6 |
허용 축 방향 하중 | 엔 | 250 |
관성 부하의 허용 모멘트 | Nm | 35 세 |
위치 결정 정확도 | 최소 | ≦ 1 |
반복성 | 비서 | ± 5 (0.001 °) |
플랫폼 평탄도 | mm | ± 0.005 |
플랫폼 동심 | mm | ± 0.01 |
진입 보호 | IP | 40 |
정밀 수명 | H | 20000 |
무게 | 킬로그램 | 4.6 |
모터 파라미터 | ||
상표 | 암호 | 모델 |
후지 | 에프 | GYS 201D5 |
미쓰비시 | 엠 | HF-KFS-23 / 43 |
파나소닉 | 피 | MSMD-022 / 042 |
SANYO | 에스 | Q1AA06020D |
야스 카와 | 와이 | SGMAH-02 / 04A |
동양인 | 영형 | DX220 / 240 |
델타 | 티 | ECMA-C30602 / 04 |
* 서보 모터는 고객이 구성합니다. 위의 모델은 참고 용입니다.
2. 빈 로타리 테이블이란 무엇인가?
3. SV 형 중공 로타리 테이블의 제품 특징은 무엇입니까?
4. SV 형 중공 로타리 테이블 의 시스템 구성
5. 얼마나 많은 SV 모델을 사용할 수 있습니까?
6. 더 큰 기어비 출력을 얻는 방법?

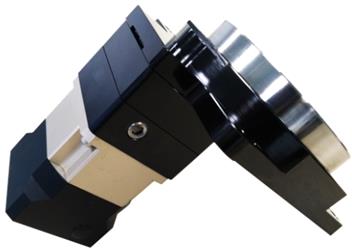

중공 로터리 테이블과 유성 감속기의 결합

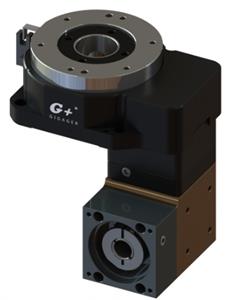

중공 로터리 테이블과 직각 감속기의 결합
7. 중공 로타리 엑츄에이터를 사용할 수있는 장치 유형은 무엇입니까?
데모 비디오 링크 :
에이. 자이로 테스트 데모 https://youtu.be/PwKiObIMXRM
비. 4 축 또는 5 축 데모 https://youtu.be/L9gheXQ6zLc
자세한 동영상을 보려면 GIGAGER Youtube 채널을 클릭하십시오 : https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. GIGAGER를 선택하는 이유는 무엇입니까?
9. FAQ
10. 관련 지식
GIGAGER 중공 로타리 테이블은 뛰어난 가속 성능과 고정밀 운동을 보장합니다. GIGAGER Hollow Rotary 테이블은 백래시가없고 고 강성이며 높은 토크에 최적화되고 견고한 동력을 제공하며 광범위한 자동화 공정의 작업에 특히 적합합니다. 완벽한 플러그 앤 플레이 솔루션을 위해 서보 드라이브 또는 통합 스테퍼 모터를 추가하는 옵션으로 직경과 높이가 다양한 크기로 제공됩니다.
감속기 선정 포인트 :
1. 용도를 결정하고 용도에 따라 안전 계수를 선택하십시오.
2. 감속기 주위의 주변 온도 (감속기의 열 동력 확인)
3. 기계의 주행 속도를 결정하고이 속도 (감속비 = 입력축 속도 / 출력축 속도 = 모터 속도 / 기계적 요구 속도)를 기반으로 감속기의 감속비를 계산하십시오.
4. 부하의 토크를 계산하고,이 토크에 따라 감속기의 출력을 선택하고 (감속기 제조업체가 제공하는 "출력 토크 미터"참조) 감속기의 모델을 결정하십시오.
5. 파워 브레이크, 통전 브레이크, 주파수 변환, 폐쇄 구조, 유지 보수가 필요없는 셸 재질 등과 같은 감속기의 추가 기능을 결정하십시오.
6. 입력축과 출력축은 축 연장 부의 중간 부분에서 최대 반경 방향 하중을 견딜 수 있습니다. 확인해야합니다. 요구 사항을 초과하는 경우 제조업체는 축 직경을 늘리고 베어링을 증가시켜야합니다.
일치하는 모터 및 감속기를 선택하는 방법은 무엇입니까?
첫째, 적절한 전원 공급 장치는 모터의 작동 전압에 따라 선택되어야합니다. 그런 다음 필요한 속도와 모터 속도에 따라 필요한 변속비를 구한 다음 기존 변속기의 변속비를 결정하여 열차의 변속비를 결정할 수 있습니다.
마지막으로 기어비는 기어비에 따라 결정된 다음 적절한 기어 반경과 기어 재료가 기계적 분석을 통해 선택됩니다. 마지막으로, 조립 및 디버깅 후에 가공 기어를 사용할 수 있습니다.
특정 단계 :
1. 작업 기계의 매개 변수에 따라 필요한 토크와 속도를 계산하고 대략적인 전력을 계산하십시오.
2. 전원에 따라 모터 정격 토크를 확인하십시오. 모터의 최대 토크는 1450 rpm입니다.
3. 필요한 토크 / 모터 정격 토크에 따라 감속기의 감속비입니다. 이때, 최종적으로 선택되지 않고,이 감속비에서의 회전 속도가 요구 조건을 만족하는지 여부가 점검된다. 필요한 속도보다 큰 경우 요구 사항을 충족합니다. 속도가 너무 작 으면 필요한 감속비가 속도에 따라 계산됩니다.
실제로 그것은 속도, 토크 및 전력의 세 가지 매개 변수입니다. 계산 중 하나를 취한 다음 다른 계산하십시오.
4. 선택 유형에 따라 여러 유형의 감속기가 있습니다.
5. 감속기 보호에주의하십시오. 감속기가 선택되면, 매개 변수 속도와 변속비는 그 배후의 힘을 갖습니다. 감속기가 허용하는 최대 전력이며 초과 할 수 없습니다. 그렇지 않으면 감속기가 과부하되어 손상 될 수 있습니다.
6. 감속기는 작업 조건에 따라 많은 안전 요인이 있습니다. 당신이 숙련되지 않은 경우, 필요한 매개 변수에 따라 계산 한 후 첫 번째 기어의 기어 박스를 선택할 수 있습니다.
